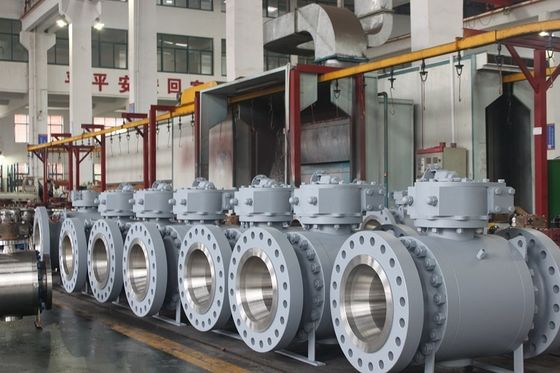

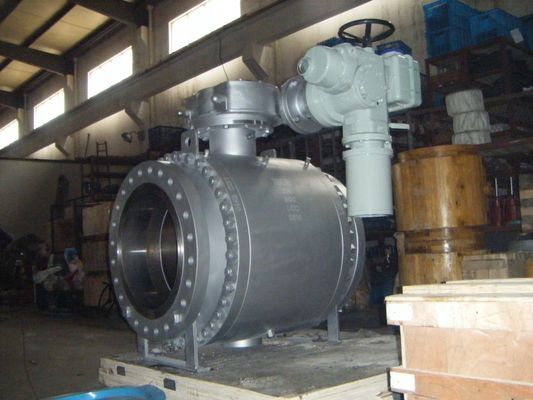

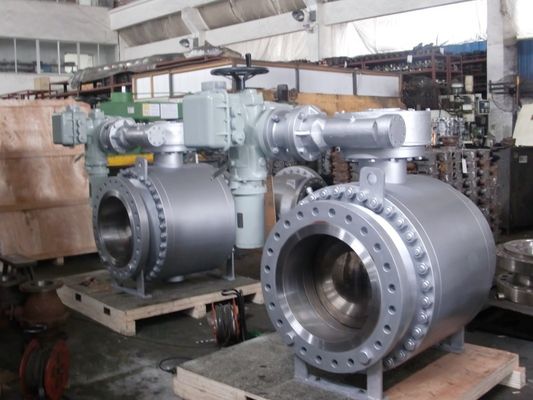

16 Zoll 600LB drei Stück-Seiten-Eintritts-Drehzapfen-Kugelkopf-Kugelventil

Drehzapfen angebrachte Kugelventile

Hauptmaterial

Ausrüstungsbeschreibung

1: Volle Bohrung oder verringerte Bohrung
2: Zweiteilige oder dreiteilige Körperstruktur
3: Doppelter Block u. Blutung, doppelte Isolierung und Blutung (DIB-1&DIB-2)
4: Sicherer Entwurf des Feuers (API 607)
5: Ausblasen-sicheres System
6: Antistatischer Entwurf
7: Selbsthohlraumentlastung
8: Prüfung der flüchtigen Emission (optional)

Entwurfsdaten

Entwurfsstandard: API 6D, DIN3357-1, EN12516-1

Vertraulicher Standard: API6D, ASME B16.10, DIN3202

Verbindungsstandard: ASME B 16,5, ASME B16.47, LÄRM 2543/4, ASME B 16,25

Test u. Standard kontrollieren: API 6D, API 598

Betriebstemperatur: -196℃~610℃

Verbindungsart: RF, RTJ, FF, BW.BSPT, NPT

Saure Umwelt: NACE MR0175

Sicherer Entwurf des Feuers

Kugelventile stellt 100% Durchlauf des sicheren Tests des Feuers sicher. Wie Kugelventil zwei Siegelentwurf über O-Ring Dichtungen und Metallgraphitspiralenwunddichtung anwendet. Wenn das Ventil brennt, werden nicht-metallische Materialien wie PTFE-Sitzdichtungen, Dichtungen, O-Ring Dichtungen, Gummiusw. geschädigt, unterdessen liefert die äußere Schicht der Metallgraphitspiralen-Wunddichtung eine Sekundärdichtung. Wenn der weiche Sitz gebrannt wird, bildet Metallsitz automatisch eine Metalldichtung mit Ball unter dem Drängen des Frühlinges, der effektiv das interne Durchsickern und externes Durchsickern steuert. Ventilentwurf stimmt völlig mit API 607, API 6FA, BS 6755, JB/T 6899 und andere Standards überein,

DOPPELTER BLOCK U. BLUTUNG (DBB)

Wenn der Ball in der geschlossenen Position ist, riegelt jeder Sitz das Prozessmedium unabhängig gleichzeitig zwischen dem Auf-/Ab-Strom ab und Körperhöhle, darf er den aufgefangenen Hohlraumdruck (DBB) durch Abfluss und Entlüftungsventil bluten. Der doppelte Block und die Blutfunktion machen es möglich, das Ventil unter Druck zu spülen und zu überprüfen, dass der Sitz richtig versiegeln.

DOPPELTE ISOLIERUNG U. BLUTUNG (DIB)

Doppelter Kolbeneffektsitz, Mitteldruck, aufwärts und abwärts gerichtet sowie in der Körperhöhle, schafft einen resultierenden Schub, der den Sitzring gegen den Ball drückt, Ventil mit doppelten Kolbeneffektsitzringen erfordern eine Hohlraumdruckentlastung, die Anhäufung des Überdrucks in der Körperhöhle zu verringern.

Versiegelnde Wahlen

Weicher Sitz: Metall-Metallo-ring Dichtung

Zuverlässige Dichtung der einfachen Struktur anwendbar auf aus Einzelteilen bestehendes zuverlässiges versiegelndes niedriges Drehmoment das Hoch der Kunden treffen

niedrige Kosten der breiten Anwendung. Medienbedingungen, die Zuverlässigkeit und niedrige Drehmomentanforderungen versiegeln

Der Ball wird durch Drehzapfen und Stamm für Größe 4" &smaller geregelt. Drehzapfenplattenunterstützung für Größe 6" u. größer
