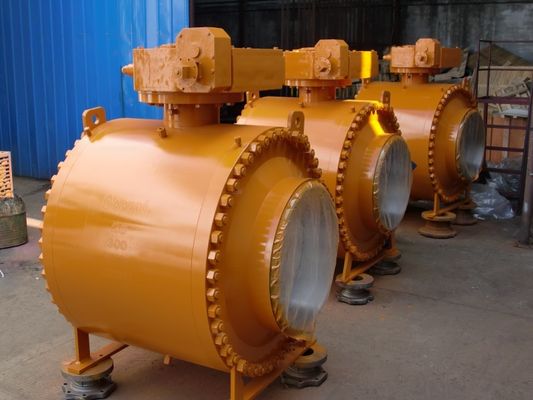

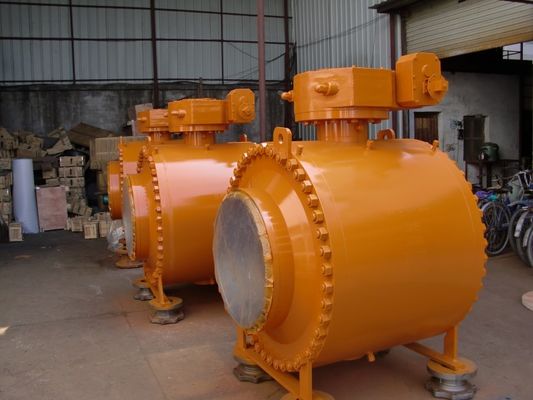

BW beendet angebrachtes Kugelventil PTFE Seat 300LB Drehzapfen

Doppelter Block u. Blutenden des kugelventil-Seiten-Eintritts-300LB BW

Wir sind zu den angebotsorientierten Eintrittsdrehzapfen-Kugelventilen in der Lage, die entworfen sind, um sich an Ventilstandard API 6D anzupassen, um die Ventilanwendungsbedingungen des und Offshoreöls und des Gases an Land, des Ölraffinierens und der Verarbeitung und der petrochemischen Industrien zu erfüllen.

Seiteneintrittsventile sind als robuste, schwere Service-Ventile entworfen, fähig zum Widerstehen der Operation an Hochdruck (ANSI #2500) und konsequentes und zuverlässiges null zur Verfügung zu stellen abgestellt. Diese Ventile sind für Notabschaltungsanwendungen für Kohlenwasserstoffservice das ideale.

ENTWURF UND EIGENSCHAFTEN

Entwurfs-Standard: Spezifikation API 6D für Rohrleitungs-Ventile (Ball)

Standardgrößen: DN25 zu DN 600, 1" bis 24", volle und verringerte Bohrung (größere Größen auf Anfrage)

Druckbewertung: Thro ANSI 150 zu voller Bewertung ANSI 2500

Temperaturspanne: -196°C zu +500°

Firesafe-Standards: Spezifikation API 6FA für Feuer-Test von Ventilen

Seat-Leck-Prüfung: Klasse ISO 5208 oder ANSI/FCI 70-2 V und VI oder andere internationale Prüfnorm.

Flansch-Verbindung: Geflanscht zu ASME B16.5 (1" bis 24") oder Buttweld zu ASME B16.25

Mechanische Gelenke: Dichtungsentwürfe und -materialien, zum von den Kundenspezifikationen zu treffen (abhängig von der Anwendung)

Oberflansch: ISO 5211

Operation: Handbetrieb mit Getriebe oder automatisch unter Verwendung eines Auslösers.

Ausführungsmaterialien: Kohlenstoffstahl, Edelstahl, Duplex und Superduplexedelstahl, Inconel, Monel, Hastelloy, Incoloy und das meiste handelsübliche geschmiedet/Stangenmaterialien.

Fetteinspritzungsgerät

Für DN150 (NPS 6) u. größere der Stamm und die Dichtung werden mit einem versiegelnden Fetteinspritzungsgerät, für DN125 versehen u. kleiner, können wir das versiegelnde Fetteinspritzungsgerät entsprechend Kundenanforderungen zur Verfügung stellen. Wenn der O-Ring zufällig beschädigt wird, durch eingespritztes Dichtungsmittel versiegelte, um die Medien durch die Dichtungsring- und -stammlecks zu verhindern.

Sicherer Entwurf des Feuers

Kugelventile stellt 100% Durchlauf des sicheren Tests des Feuers sicher. Wie Kugelventil zwei Siegelentwurf über O-Ring Dichtungen und Metallgraphitspiralenwunddichtung anwendet. Wenn das Ventil brennt, werden nicht-metallische Materialien wie PTFE-Sitzdichtungen, Dichtungen, O-Ring Dichtungen, Gummiusw. geschädigt, unterdessen liefert die äußere Schicht der Metallgraphitspiralen-Wunddichtung eine Sekundärdichtung. Wenn der weiche Sitz gebrannt wird, bildet Metallsitz automatisch eine Metalldichtung mit Ball unter dem Drängen des Frühlinges, der effektiv das interne Durchsickern und externes Durchsickern steuert. Ventilentwurf stimmt völlig mit API 607, API 6FA, BS 6755, JB/T 6899 und andere Standards überein,

Versiegelnde Wahlen

Weicher Sitz: Metall-Metallo-ring Dichtung

Zuverlässige Dichtung der einfachen Struktur anwendbar auf aus Einzelteilen bestehendes zuverlässiges versiegelndes niedriges Drehmoment das Hoch der Kunden treffen

niedrige Kosten der breiten Anwendung. Medienbedingungen, die Zuverlässigkeit und niedrige Drehmomentanforderungen versiegeln

DOPPELTER BLOCK U. BLUTUNG (DBB)

Wenn der Ball in der geschlossenen Position ist, riegelt jeder Sitz das Prozessmedium unabhängig gleichzeitig zwischen dem Auf-/Ab-Strom ab und Körperhöhle, darf er den aufgefangenen Hohlraumdruck (DBB) durch Abfluss und Entlüftungsventil bluten. Der doppelte Block und die Blutfunktion machen es möglich, das Ventil unter Druck zu spülen und zu überprüfen, dass der Sitz richtig versiegeln.

DOPPELTE ISOLIERUNG U. BLUTUNG (DIB)

Doppelter Kolbeneffektsitz, Mitteldruck, aufwärts und abwärts gerichtet sowie in der Körperhöhle, schafft einen resultierenden Schub, der den Sitzring gegen den Ball drückt, Ventil mit doppelten Kolbeneffektsitzringen erfordern eine Hohlraumdruckentlastung, die Anhäufung des Überdrucks in der Körperhöhle zu verringern.

Hauptmaterial

Entwurfsdaten

Entwurfsstandard: API 6D, DIN3357-1, EN12516-1

Vertraulicher Standard: API6D, ASME B16.10, DIN3202

Verbindungsstandard: ASME B 16,5, ASME B16.47, LÄRM 2543/4, ASME B 16,25

Test u. Standard kontrollieren: API 6D, API 598

Betriebstemperatur: -196℃~610℃

Verbindungsart: RF, RTJ, FF, BW.BSPT, NPT

Saure Umwelt: NACE MR0175

Ausrüstungsbeschreibung

1: Volle Bohrung oder verringerte Bohrung
2: Zweiteilige oder dreiteilige Körperstruktur
3: Doppelter Block u. Blutung, doppelte Isolierung und Blutung (DIB-1&DIB-2)
4: Sicherer Entwurf des Feuers (API 607)
5: Ausblasen-sicheres System
6: Antistatischer Entwurf
7: Selbsthohlraumentlastung
8: Prüfung der flüchtigen Emission (optional)

Der Ball wird durch Drehzapfen und Stamm für Größe 4" &smaller geregelt.      Drehzapfenplattenunterstützung für Größe 6" u. größer
