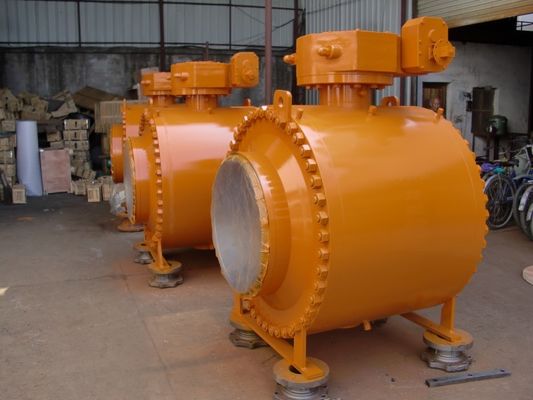

Block-Blutkugelventil des Doppelt-API607, WCB-Seiteneintritts-Kugelventil

Doppelter Block u. Blutkugelventil-Seiten-Eintritt

SPEZIELLE AUSRÜSTUNGSBESCHREIBUNGEN
Damit spezifische und forderndere Anwendung garantiert der Zuverlässigkeit des Unterseepakets während der ganzen Dauer des Lebens mit nullwartung (bis 30 Jahre), schließen Sie spezielle Ausrüstungsbeschreibungen ein:

Versiegelnde Körper-zu-Schließung/Körper-zu-Mütze des Neumetalls durch Metalldichtungsring (BX-Art)
Mehrfache Sperre auf dem Stamm des Stammabdichtungssystems und des Neumetalls, der auf Anfrage für schweren Service versiegelt.
Metall-Metalldichtung zwischen Ball und Seat (TCC beschichtet) mit 0 Durchsickernleistung (RATE A) für flüssigen Service.
Nicht-elastomere Dichtungen (PTFE-PEEK) kompatibel mit den meisten schweren Medien, passend für Dampfablassenservice über -29°C hinaus und ohne Risiko der allmählichen Verminderung.
Interner Schutz auf allen versiegelnden Bereichen und kritischen Oberflächen durch Überlagerung der Schweißung N06625; völlig cladded auf Anfrage für schweren Service.
Entlüftung und Ablassöffnungsanordnung mit Neumetallsperre und Dichtungsschweißen.

Entwurfsdaten

Entwurfsstandard: API 6D, DIN3357-1, EN12516-1

Vertraulicher Standard: API6D, ASME B16.10, DIN3202

Verbindungsstandard: ASME B 16,5, ASME B16.47, LÄRM 2543/4, ASME B 16,25

Test u. Standard kontrollieren: API 6D, API 598

Betriebstemperatur: -196℃~610℃

Verbindungsart: RF, RTJ, FF, BW.BSPT, NPT

Saure Umwelt: NACE MR0175

Drehzapfen angebrachtes Kugelventil sind für die Anwendung passend, auf verschiedenen Arten von Rohrleitungen von Klasse 150, zum 2500, PN16~PN160, JIS 10K~ JIS 20K zu klassifizieren, um das Rohrleitungsmedium abzuschneiden oder einzuschalten, von dem die Operationsarten Wurmgang, manul, pneumactic oder Stellglieder umfassen und im auch sind allgemeinen der Flanschverbindung und des KolbenschweißensEndanschlusses.

Sicherer Entwurf des Feuers

Kugelventile stellt 100% Durchlauf des sicheren Tests des Feuers sicher. Wie Kugelventil zwei Siegelentwurf über O-Ring Dichtungen und Metallgraphitspiralenwunddichtung anwendet. Wenn das Ventil brennt, werden nicht-metallische Materialien wie PTFE-Sitzdichtungen, Dichtungen, O-Ring Dichtungen, Gummiusw. geschädigt, unterdessen liefert die äußere Schicht der Metallgraphitspiralen-Wunddichtung eine Sekundärdichtung. Wenn der weiche Sitz gebrannt wird, bildet Metallsitz automatisch eine Metalldichtung mit Ball unter dem Drängen des Frühlinges, der effektiv das interne Durchsickern und externes Durchsickern steuert. Ventilentwurf stimmt völlig mit API 607, API 6FA, BS 6755, JB/T 6899 und andere Standards überein,

DOPPELTER BLOCK U. BLUTUNG (DBB)

Wenn der Ball in der geschlossenen Position ist, riegelt jeder Sitz das Prozessmedium unabhängig gleichzeitig zwischen dem Auf-/Ab-Strom ab und Körperhöhle, darf er den aufgefangenen Hohlraumdruck (DBB) durch Abfluss und Entlüftungsventil bluten. Der doppelte Block und die Blutfunktion machen es möglich, das Ventil unter Druck zu spülen und zu überprüfen, dass der Sitz richtig versiegeln.

DOPPELTE ISOLIERUNG U. BLUTUNG (DIB)

Doppelter Kolbeneffektsitz, Mitteldruck, aufwärts und abwärts gerichtet sowie in der Körperhöhle, schafft einen resultierenden Schub, der den Sitzring gegen den Ball drückt, Ventil mit doppelten Kolbeneffektsitzringen erfordern eine Hohlraumdruckentlastung, die Anhäufung des Überdrucks in der Körperhöhle zu verringern.

Ausblasenbeweisstamm:

Der Stamm wird separat vom Ball mit der integralen T-artigen runden Schulter gemacht, behalten durch mildes. (andere Entwürfe sind auf Anfrage verfügbar)

Antistatisches Gerät:

Frühling plus Graphitart antistatisches Gerät werden zwischen dem Ball, dem Stamm, dem Drüse Flansch und dem Körper angewendet, um die elektrische Kontinuität zwischen allen metallischen Komponenten zu halten. Und stellen Sie den Widerstand sicher, der als die schwerste Service-Anforderung niedriger ist.

Fetteinspritzungsgerät

Für DN150 (NPS 6) u. größere der Stamm und die Dichtung werden mit einem versiegelnden Fetteinspritzungsgerät, für DN125 versehen u. kleiner, können wir das versiegelnde Fetteinspritzungsgerät entsprechend Kundenanforderungen zur Verfügung stellen. Wenn der O-Ring zufällig beschädigt wird, durch eingespritztes Dichtungsmittel versiegelte, um die Medien durch die Dichtungsring- und -stammlecks zu verhindern.

Versiegelnde Wahlen

Weicher Sitz: Metall-Metallo-ring Dichtung

Zuverlässige Dichtung der einfachen Struktur anwendbar auf aus Einzelteilen bestehendes zuverlässiges versiegelndes niedriges Drehmoment das Hoch der Kunden treffen

niedrige Kosten der breiten Anwendung. Medienbedingungen, die Zuverlässigkeit und niedrige Drehmomentanforderungen versiegeln

Hauptmaterial

Der Ball wird durch Drehzapfen und Stamm für Größe 4" &smaller geregelt.      Drehzapfenplattenunterstützung für Größe 6" u. größer
