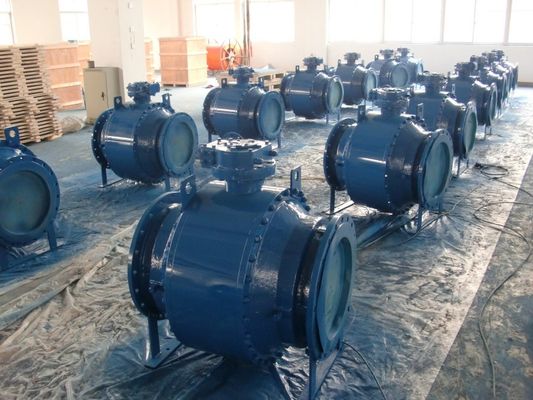

Weiches Seat 2500lb NPS 20" Drehzapfen angebrachtes Kugelventil

Weiches Seat-Seiteneintritts-Drehzapfen-Kugelkopf-Kugelventil

Typische Anwendung der Drehzapfen-Seiten-Eintritts-Kugelventile ist für Gas oder grobe Ölpipelines, größere Größen (bis 60 Zoll) und Hochdruckklassen (ASME 4500 oder API 15000psi). Körperbau kann zwei oder drei Stücke für kleinere Größen (bis 6" RB), drei Stücke für larges Maße sein. Rohstoff kann entweder Schmieden oder Schleudergüsse sein. Breite Palette von Materialien: Kohlenstoffstähle, Austenit oder martensitische SS, Duplex-superduplex SS, Nickel-ansässige Legierungen. Weggelaufener Körper als Standard-, geschweißter Körper für spezielle Anwendungen (sehen Sie spezifischen Abschnitt).

Technische hauptsächlicheigenschaften des Ventils umfassen Antiausblasenstamm und Dichtungen entwerfen verfügbares in drei verschiedenen Versionen:

SPE (Einkolbeneffekt): der Sitz wird durch nur aufwärts gerichteten Druck angezogen.
DPE (doppelter Kolben-Effekt): der Sitz kann durch aufwärts gerichteten Druck oder durch Körperhöhledruck angezogen werden.
DOPPEL (SPE gegen den Strom und DPE stromabwärts): die zwei Sitzentwürfe kombinierend, erklärte oben, eine doppelte Sperre kann im Falle des Sitzversiegelnden Ausfalls sicherlich sein

Hauptmaterial

Versiegelnde Wahlen

Weicher Sitz: Metall-Metallo-ring Dichtung

Zuverlässige Dichtung der einfachen Struktur anwendbar auf aus Einzelteilen bestehendes zuverlässiges versiegelndes niedriges Drehmoment das Hoch der Kunden treffen

niedrige Kosten der breiten Anwendung. Medienbedingungen, die Zuverlässigkeit und niedrige Drehmomentanforderungen versiegeln

Sicherer Entwurf des Feuers

Kugelventile stellt 100% Durchlauf des sicheren Tests des Feuers sicher. Wie Kugelventil zwei Siegelentwurf über O-Ring Dichtungen und Metallgraphitspiralenwunddichtung anwendet. Wenn das Ventil brennt, werden nicht-metallische Materialien wie PTFE-Sitzdichtungen, Dichtungen, O-Ring Dichtungen, Gummiusw. geschädigt, unterdessen liefert die äußere Schicht der Metallgraphitspiralen-Wunddichtung eine Sekundärdichtung. Wenn der weiche Sitz gebrannt wird, bildet Metallsitz automatisch eine Metalldichtung mit Ball unter dem Drängen des Frühlinges, der effektiv das interne Durchsickern und externes Durchsickern steuert. Ventilentwurf stimmt völlig mit API 607, API 6FA, BS 6755, JB/T 6899 und andere Standards überein,

DOPPELTER BLOCK U. BLUTUNG (DBB)

Wenn der Ball in der geschlossenen Position ist, riegelt jeder Sitz das Prozessmedium unabhängig gleichzeitig zwischen dem Auf-/Ab-Strom ab und Körperhöhle, darf er den aufgefangenen Hohlraumdruck (DBB) durch Abfluss und Entlüftungsventil bluten. Der doppelte Block und die Blutfunktion machen es möglich, das Ventil unter Druck zu spülen und zu überprüfen, dass der Sitz richtig versiegeln.

DOPPELTE ISOLIERUNG U. BLUTUNG (DIB)

Doppelter Kolbeneffektsitz, Mitteldruck, aufwärts und abwärts gerichtet sowie in der Körperhöhle, schafft einen resultierenden Schub, der den Sitzring gegen den Ball drückt, Ventil mit doppelten Kolbeneffektsitzringen erfordern eine Hohlraumdruckentlastung, die Anhäufung des Überdrucks in der Körperhöhle zu verringern.

Der Ball wird durch Drehzapfen und Stamm für Größe 4" &smaller geregelt.      Drehzapfenplattenunterstützung für Größe 6" u. größer
