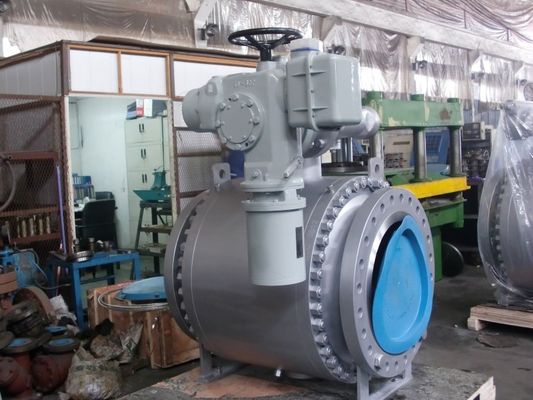

EINTRITTS-Drehzapfen angebrachtes Kugelventil API 607 Seitenmit Stellglied

Seiteneintritts-Kugelventil-Drehzapfen-Art mit Stellglied

Hauptmaterial

Kritische Anwendungen
Hauptquelle; Bahnlinien
Rohrleitungsventile
Aufbruch-ESDV

Gas über Ölventilen (reg.)

Schlammausblaseventile (BDV)

Abschaltungsventile (SDV)

Schaberblockierisolierung

Prozessventile

SSIV

ROV

HIPPS

Untersee

Kälteerzeugend (LNG, regas)
Niedrige Temperatur

Heißes Klopfen

Schritt für Schritt fortbewegen

Schaberfalle

Umschaltventile

Dosierventile
Schnelles Schließen (< 1="" sec=""> Ölsandschlamm
Hohe Temperatur
Begrabene/Untertageventile

Entwurfsdaten

Entwurfsstandard: API 6D, DIN3357-1, EN12516-1

Vertraulicher Standard: API6D, ASME B16.10, DIN3202

Verbindungsstandard: ASME B 16,5, ASME B16.47, LÄRM 2543/4, ASME B 16,25

Test u. Standard kontrollieren: API 6D, API 598

Betriebstemperatur: -196℃~610℃

Verbindungsart: RF, RTJ, FF, BW.BSPT, NPT

Saure Umwelt: NACE MR0175

DOPPELTER BLOCK U. BLUTUNG (DBB)

Wenn der Ball in der geschlossenen Position ist, riegelt jeder Sitz das Prozessmedium unabhängig gleichzeitig zwischen dem Auf-/Ab-Strom ab und Körperhöhle, darf er den aufgefangenen Hohlraumdruck (DBB) durch Abfluss und Entlüftungsventil bluten. Der doppelte Block und die Blutfunktion machen es möglich, das Ventil unter Druck zu spülen und zu überprüfen, dass der Sitz richtig versiegeln.

DOPPELTE ISOLIERUNG U. BLUTUNG (DIB)

Doppelter Kolbeneffektsitz, Mitteldruck, aufwärts und abwärts gerichtet sowie in der Körperhöhle, schafft einen resultierenden Schub, der den Sitzring gegen den Ball drückt, Ventil mit doppelten Kolbeneffektsitzringen erfordern eine Hohlraumdruckentlastung, die Anhäufung des Überdrucks in der Körperhöhle zu verringern.

Antistatisches Gerät:

Frühling plus Graphitart antistatisches Gerät werden zwischen dem Ball, dem Stamm, dem Drüse Flansch und dem Körper angewendet, um die elektrische Kontinuität zwischen allen metallischen Komponenten zu halten. Und stellen Sie den Widerstand sicher, der als die schwerste Service-Anforderung niedriger ist.

Ausblasenbeweisstamm:

Der Stamm wird separat vom Ball mit der integralen T-artigen runden Schulter gemacht, behalten durch mildes. (andere Entwürfe sind auf Anfrage verfügbar)

Fetteinspritzungsgerät

Für DN150 (NPS 6) u. größere der Stamm und die Dichtung werden mit einem versiegelnden Fetteinspritzungsgerät, für DN125 versehen u. kleiner, können wir das versiegelnde Fetteinspritzungsgerät entsprechend Kundenanforderungen zur Verfügung stellen. Wenn der O-Ring zufällig beschädigt wird, durch eingespritztes Dichtungsmittel versiegelte, um die Medien durch die Dichtungsring- und -stammlecks zu verhindern.

Der Ball wird durch Drehzapfen und Stamm für Größe 4" &smaller geregelt. Drehzapfenplattenunterstützung für Größe 6" u. größer

Versiegelnde Wahlen

Weicher Sitz: Metall-Metallo-ring Dichtung

Zuverlässige Dichtung der einfachen Struktur anwendbar auf aus Einzelteilen bestehendes zuverlässiges versiegelndes niedriges Drehmoment das Hoch der Kunden treffen

niedrige Kosten der breiten Anwendung. Medienbedingungen, die Zuverlässigkeit und niedrige Drehmomentanforderungen versiegeln
