Produktdetails:
|
Ventil-Material: | Ventil-Material | Druck: | PN16 |
---|---|---|---|
Operation: | Griff | Standard: | LÄRM |
Verbindung: | Oblate | Energie: | Manuell, pneumatisch/elektrisch |
Markieren: | Oblate angeflanschtes PN16 Kugelventil,LÄRM flanschte Enden-Kugelventil,PN16 flanschte Enden-Kugelventil |

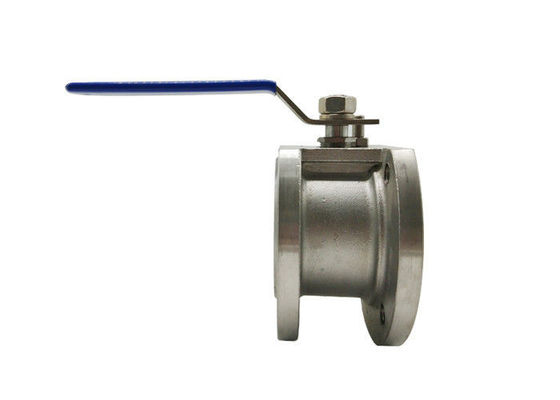

Oblate des Griff-1pc flanschte Kugelventil-Normaldruck des Kugelventil-PTFE PPL Seat Italien
OBLATEN-KUGELVENTIL
OblatenKugelventile werden ideal zu den Anwendungen entsprochen, in denen Raum an einer Prämie plus, den ganzen Nutzen des angeflanschten Kugelventils bei der Verringerung der Kosten und des Gewichts zur Verfügung zu stellen ist. Das Ventil kann zwischen Flansche mithilfe von Bolzen installiert sein.
Unser OblatenKugelventil ist normalerweise einteiliger Entwurf und Art des sich hin- und herbewegenden Balls, und ist in der Form und in geschmiedetem Bau in den Größen verfügbar, die von DN15 zu DN 100, in #150 bis zu Bewertung des Drucks #900 reichen.
Allgemeine Eigenschaften
Italien-Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: GB/T12237/1989
- Verbindung: JB/T79
- Feuerfester Test: GB/T13927 - 1992
Größen-Strecke:
- DN15 | DN200
Nenndruck:
- Contruction 1,6 | MPa 4,0
Temperatur-Grenze:
- °C 20 | °C 350
Oblaten-Kugelkopfkugelventile (oder nannte „Italien super dünne“ Kugelkopfkugelventile), sind benutzte Ausrüstung in Vorbereitung in Zustand von PN1.0~2.5MPa, Betriebstemperatur von 29~180℃ (Dichtungsring ist RPTFE) oder 29~180℃ (Dichtungsring ist PPL-Polyphenylen), zu erzielen, um abzuschneiden oder das Medium anzuschließen in Vorbereitung. Das anwendbare Medium, wie Wasser, Dampfer, Öl, Salpetersäure, Essigsäure, Carbamid oder Medium von oxidizability kann abhängig von Unterschiedventilmaterial angewendet werden annahm.
Einheit: Millimeter | |||||
Druck | Größe | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Anwendung
Oblaten-Kugelventil kann im Erdöl, Chemikalie, Metallurgie, Kraftwerk, Leichtindustrie und andere Felder weitverbreitet sein, zum des Öls, des Wassers, des Gases und der Masse oder der faserartigen Flüssigkeit automatisch zu justieren oder abzuschneiden.
Stärke
1. Brennen Sie heraus Beweisstammentwurf durch
2. Voller Portentwurf
3. Direkter ISO5211 Befestigungsflansch
4. Flansch-Standard: GB
5. Verschiedene Dichtmasse- und Kohlenstoffstahlwahlen
6. OblatenKugelventilstruktur einfach, klein, leicht.
Modell Selection
OblatenKugelventil
Modell No | Funktions-Druck /Mpa |
Anwendbare Temperatur /℃ |
Anwendbares Medium |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Oxidierendes ätzendes Medium | |
Q71F-25Ti | 2,5 | Oxidierendes ätzendes Medium |
