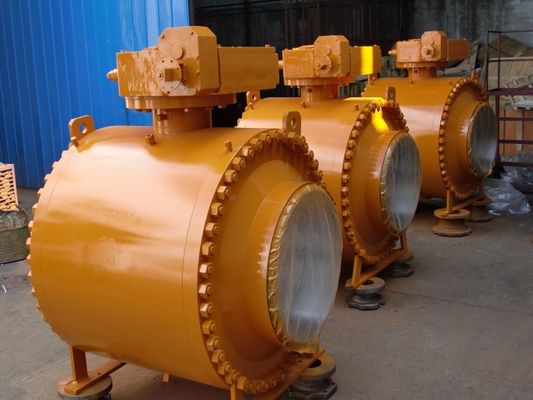

Feuer-Safe-doppelter Isolierungs-Drehzapfen angebrachtes Kugelventil

Doppelte Isolierung u. Blutkugelventil-Seiten-Eintritt

Eigenschaften:

1. Geworfene Art mit 2 PC-Spalten-Körper Deisgn oder geschmiedete Art mit 3 PCS Körper-Entwurf,
Geworfenes Material: WCB, CF8, CF8M, CF8C, Duplexedelstahl, etc.
Geschmiedetes Material: A105, F304, F316, F317, F347, F11, F51, F59, ETC.
Andere Materialien verfügbar auf die Anfrage, verfügbar in der verschiedenen Ordnung und (elastisch und Metall) Materialien setzen, um verschiedenen Betriebsbedingungen zu entsprechen.

2. Verfügbare Operation:
Normaler Griff oder verschließbarer Griff betrieben,
Gangbetrieben,
Pneuamtic funktionierte,
Elektrisches funktioniert oder hydraulisches bearbeitet.

2. Verfügbare Druck-Bewertung:
CL150, CL300, CL600, CL900, CL1500, CL2500

3. Verfügbare Größen-Strecken: 1/2“ - 18"

4. Anwendungs-Standards
Entwurfs-Standard: API 6D
Flansch-Maß zu ANSI B16.5
Vertrauliches Maß zu ANSI B16.10
Vor-Temp. Bewertung des Kugelventils zu ASME B16.34
Wandstärke zu ASME B16.34
Feuer-Safe des Kugelventil-Entwurfs zu API 6FA/API 607
Kontrollieren Sie u. prüfen Sie: API 6D/API598
Ventil-Markierung des Kugelventils: MSS-, SP-25
Zu MR-01-75 auf Anfrage

Beschreibung
Drei Stücke Körper. Ventil ist in Übereinstimmung mit den Anforderungen von API 6D für Rohrleitungsservice entworfen. Antistatischer und Antiausblasenstammentwurf. Seat-Entwurf gibt perfektes tighness und ist entweder als selbst-Entlastung der Art oder der doppelten Kolbeneffektart verfügbar. Entwurf setzt die Reibung herab, die zu niedriges funktionierendes Drehmoment führt. Verfügbar als doppelter Block und Blutdurchführung, die die Lüftung und die Ableitung der Heidekrautflüssigkeit von der Körperhöhle zulässt. Verfügbare volle und verringerte Bohrung. Kugelventile firesafe geprüft entsprechend BS-en 12266-2, API 6FA und API 607. Elektrische, pneumatische und hydravlic Auslöser sind auf der Anforderung des Kunden verfügbar.

Allgemeine Einleitung
Drehzapfen brachte Kugelventile sind entworfen in Übereinstimmung mit API 6D für Klassen ASME Klasse 150, 300, 600, 900, 1500 an, und Körper der Spalte 2500.Tow-piece warf die Stahl- und dreiteiligen geschmiedeten Stahlbügeleintritts-Entwurfsschraubverbindungen zwischen Körper und Schließung, Drehzapfenschraubverbindung, Körper, die Stärke mit ANSI B16.34.Seat-Ring schwimmt die Art, gefederte, um dem Kontakt mit Ball zu versichern, um eine effektive feste Dichtung sogar mit niedrigem Differenzdruck zwischen Hohlraum und abwärts gerichteter Schließung zur Verfügung zu stellen übereinstimmen. Standardausführung setzt weich. Sind- die verschiedenen weichen Sitzmaterialien basiert auf der KundenArbeitsbedingung verfügbares. Verfügbar vollständig und verringerte Bore.Electrical, pneumatisch und Hydraulikantrieb ist basiert auf Kundenanforderung verfügbares. Körper-gemeinsamer Bau

Drei Stücke Körperendeneintrittsentwurf, Graphitring oder O-Ring viton (oder Antrag) Dichtung absolute Dichtungsintegrität sicherstellen. Die weggelaufenen Körperentwürfe umfassen ein Überschneidungsmetall der festen Toleranz, das zwischen dem Körper und dem Adapter gepasst wird, um jede mögliche Möglichkeit der Bewegung herabzusetzen wegen des Rohrleitungsdruckes. Spiralenwunde der hohen Temperatur, die rostfreier Stahl grafoil Dichtung füllte, wird für absolute Dichtung benutzt.
Körper und Adapter werden bemessen, damit Metallkontakt korrekte Dichtungszerstampfung sicherstellt.

Hauptmaterial

Sicherer Entwurf des Feuers

Kugelventile stellt 100% Durchlauf des sicheren Tests des Feuers sicher. Wie Kugelventil zwei Siegelentwurf über O-Ring Dichtungen und Metallgraphitspiralenwunddichtung anwendet. Wenn das Ventil brennt, werden nicht-metallische Materialien wie PTFE-Sitzdichtungen, Dichtungen, O-Ring Dichtungen, Gummiusw. geschädigt, unterdessen liefert die äußere Schicht der Metallgraphitspiralen-Wunddichtung eine Sekundärdichtung. Wenn der weiche Sitz gebrannt wird, bildet Metallsitz automatisch eine Metalldichtung mit Ball unter dem Drängen des Frühlinges, der effektiv das interne Durchsickern und externes Durchsickern steuert. Ventilentwurf stimmt völlig mit API 607, API 6FA, BS 6755, JB/T 6899 und andere Standards überein,

Ausblasenbeweisstamm:

Der Stamm wird separat vom Ball mit der integralen T-artigen runden Schulter gemacht, behalten durch mildes. (andere Entwürfe sind auf Anfrage verfügbar)

Antistatisches Gerät:

Frühling plus Graphitart antistatisches Gerät werden zwischen dem Ball, dem Stamm, dem Drüse Flansch und dem Körper angewendet, um die elektrische Kontinuität zwischen allen metallischen Komponenten zu halten. Und stellen Sie den Widerstand sicher, der als die schwerste Service-Anforderung niedriger ist.

Fetteinspritzungsgerät

Für DN150 (NPS 6) u. größere der Stamm und die Dichtung werden mit einem versiegelnden Fetteinspritzungsgerät, für DN125 versehen u. kleiner, können wir das versiegelnde Fetteinspritzungsgerät entsprechend Kundenanforderungen zur Verfügung stellen. Wenn der O-Ring zufällig beschädigt wird, durch eingespritztes Dichtungsmittel versiegelte, um die Medien durch die Dichtungsring- und -stammlecks zu verhindern.

Versiegelnde Wahlen

Weicher Sitz: Metall-Metallo-ring Dichtung

Zuverlässige Dichtung der einfachen Struktur anwendbar auf aus Einzelteilen bestehendes zuverlässiges versiegelndes niedriges Drehmoment das Hoch der Kunden treffen

niedrige Kosten der breiten Anwendung. Medienbedingungen, die Zuverlässigkeit und niedrige Drehmomentanforderungen versiegeln

DOPPELTER BLOCK U. BLUTUNG (DBB)

Wenn der Ball in der geschlossenen Position ist, riegelt jeder Sitz das Prozessmedium unabhängig gleichzeitig zwischen dem Auf-/Ab-Strom ab und Körperhöhle, darf er den aufgefangenen Hohlraumdruck (DBB) durch Abfluss und Entlüftungsventil bluten. Der doppelte Block und die Blutfunktion machen es möglich, das Ventil unter Druck zu spülen und zu überprüfen, dass der Sitz richtig versiegeln.

DOPPELTE ISOLIERUNG U. BLUTUNG (DIB)

Doppelter Kolbeneffektsitz, Mitteldruck, aufwärts und abwärts gerichtet sowie in der Körperhöhle, schafft einen resultierenden Schub, der den Sitzring gegen den Ball drückt, Ventil mit doppelten Kolbeneffektsitzringen erfordern eine Hohlraumdruckentlastung, die Anhäufung des Überdrucks in der Körperhöhle zu verringern.

Der Ball wird durch Drehzapfen und Stamm für Größe 4" &smaller geregelt.      Drehzapfenplattenunterstützung für Größe 6" u. größer
