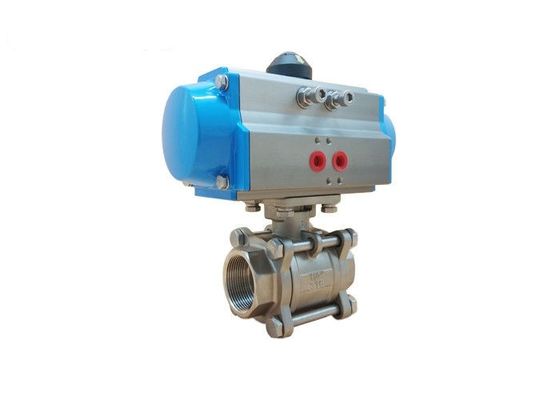

Pneumatisches betätigtes Kugelventil 3PC 1000WOG BSPT

Ich bin online Chat Jetzt

Pneumatisches betätigtes Kugelventil 3PC 1000WOG BSPT

Pneumatisches betätigtes Kugelventil 3PC 1000WOG BSPT
Pneumatisches betätigtes Kugelventil 3PC 1000WOG BSPT

Großes Bild :  Pneumatisches betätigtes Kugelventil 3PC 1000WOG BSPT

Produktdetails:
Herkunftsort: CHINA
Markenname: OEM
Zertifizierung: CE&ISO
Modellnummer: Soem
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Preis: negotiation
Verpackung Informationen: Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur
Lieferzeit: 5~25 Arbeitstage
Zahlungsbedingungen: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Versorgungsmaterial-Fähigkeit: 500pcs/Mon

Pneumatisches betätigtes Kugelventil 3PC 1000WOG BSPT

Beschreibung
Körper-Material: Edelstahl Seat-Material: PTFE
Energie: Frühlings-Rückkehr-Auslöser Verbindung: BSP/BSPT/NPT
Struktur: 3pieces Medium: Wasser-Öl-Gas
Markieren:

Pneumatisches betätigtes Kugelventil BSPT

,

Pneumatisches betätigtes 1000WOG Kugelventil

,

Pneumatisches betätigtes 3PC Kugelventil

DN15 - DN100 Kugelventil-Edelstahl CF8M des Faden-BSPT pneumatischer bearbeiteter


Spezifikationen



Ein pneumatischer Auslöser besteht hauptsächlich einem Kolben oder aus einer Membran, die die Triebfahrzeuge entwickelt. Er hält die Luft im oberen Teil des Zylinders und erlaubt Luftdruck, die Membran oder den Kolben zu zwingen, um zu bewegen, den Ventilregler Ventilschaft oder zu drehen.

Ventile erfordern wenig Druck, die Inputkraft normalerweise laufen zu lassen und zu verdoppeln oder zu verdreifachen. Das größer die Größe des Kolbens, kann der Ausgangsdruck das größer sein. Einen größeren Kolben zu haben kann gut auch sein, wenn Luftzufuhr niedrig ist und die gleichen Kräfte mit weniger Input erlauben. Dieser Druck ist genug groß, Gegenstände im Rohr zu zerquetschen. Auf kPa 100 Input konnten Sie ein kleines Auto (aufwärts von 1.000 lbs) leicht anheben, und dieses ist nur ein grundlegendes, kleines elektropneumatisches Ventil. Jedoch würden die resultierenden Kräfte, die vom Stamm erfordert wurden, zu groß sein und den Ventilschaft veranlassen auszufallen.

Dieser Druck wird auf den Ventilschaft, der entweder an den Ventilstecker (sehen Sie Steckerventil) angeschlossen wird, Drosselventil etc., das größere Kräfte in den Hochdruck- oder hohen Flussrohrleitungen angefordert werden, um das Ventil diese Kräfte überwinden zu lassen und es die beweglichen Teile der Ventile bewegen lässt, um das Materialflussinnere zu steuern übertragen.



Der Ventilinput ist das „Steuersignal.“ Dieses kann von einer Vielzahl von Messgeräten kommen, und jeder unterschiedliche Druck ist ein anderer Satzball für ein Ventil. Ein typisches Standardsignal ist kPa 20-100. Zum Beispiel könnte ein Ventil den Druck in einem Schiff, das einen konstanten Ausfluß hat, und in einem mannigfaltigen Zustrom steuern (unterschieden durch den Auslöser und das Ventil). Ein Druckgeber überwacht den Druck im Schiff und überträgt ein Signal von kPa 20-100. kPa 20 bedeutet, dass es keinen Druck, 100 kPa Durchschnitte dort ist Volldruck gibt (kann durch die ÜbermittlerKalibrierstellen unterschieden werden). Als die Druckanstiege im Schiff, steigt der Ertrag des Übermittlers, wird dieser Druckanstieg zum Ventil geschickt, das das Ventil zum Anschlag abwärts verursacht, und der Anfang, der das Ventil, Fluss in das Schiff verringernd, den Druck im Schiff als Überdruck verringernd schließt, wird durch den Herausfluß evakuiert. Dieses wird einen unmittelbaren Prozess genannt.


Vorteil



1. EdelstahlKugelventil

2. Hohe Flusswerte

3. Hoher Mitteldruck

4. Lange Nutzungsdauer

5. Kolbenschieber ISO 5211


Technische Daten
 Einfachwirkendes pneumatischer Auslöser-Einrichtungs-Nr.

Pneumatisches betätigtes Kugelventil 3PC 1000WOG BSPT 0



Modell No Drehmoment (6Bar)
Öffnen Sie sich Abschluss
TAT 050S 13.2Nm 6.7Nm
TAT 063S 24.1Nm 11.1Nm
TAT 075S 47.7Nm 22.1Nm
TAT 090S 73.1Nm 36.7Nm
TAT 100S 109Nm 50.7Nm
TAT 115S 176Nm 82Nm
TAT 125S 227Nm 105Nm
TAT 145S 357Nm 165Nm
TAT 160S 456Nm 224Nm
TAT 190S 871Nm 379Nm
TAT 210S 1000Nm 521Nm
TAT 240S 1423Nm 721Nm
TAT 270S 2345Nm 1060Nm
TAT 300S 2956Nm 1460Nm
TAT 350S 4247Nm 2346Nm
TAT 400S 6559Nm 2624Nm


Zusätze, die mit diesem Kugelventil verwenden können
Ein/Aus-Anzeige
Namur-Standardmagnetventil in allem Standard
Pneumatisches u. Elektrisch-pneumatisches Ventil-Stellwerk
Korrekturmöglichkeit von Hand Declutchable
Endschalter für AN/AUS-Anzeichen an der Tafel
Filter + Regler-Kombination mit Manometer


Anwendungen



Pneumatische Kugelventile sind für Flussisolierung und -steuerung in den pneumatischen Betätigungssystemen, weil diese pressluftbetätigten Ventile in einer Strecke der Karosseriestile und der Größen verfügbar sind, Materialien weitverbreitet und Druckbewertungen und -sie sind für die meisten Anwendungen passend, die vom Wasser, von den Gasen, vom Dampf, von den Ölen, von den Nahrungsmitteln, von den Chemikalien, von den pharmazeutischen Produkten und von den Pulvern reichen. Ein betätigtes Kugelventil hat einen internen Ball mit einem Loch durch es versiegelte gewöhnlich mit PTFE-Sitzen, die gegen es durch die Kugelventilenden zusammengedrückt werden, gefahren durch eine Vierteldrehung durch einen Stamm, der durch den Luftauslöser bearbeitet wird. Pressluftbetätigte Kugelventile bieten ein robustes, schroffes und zuverlässiges betätigtes Ventilpaket zu verhältnismäßig niedrigen Kosten an und bieten schnelle Arbeitszeiten an, können ununterbrochen laufen gelassen werden, und sind in den hohen Radfahrenanwendungen gegebenenfalls bequem.


Modell Selection
 Pneumatisches Kugelventil des Faden-3PC

Produkt-Name Kugelventil des Faden-3PC
Druck 1000WOG
Ventil Matreial CF8/SS304 CF8M/SS316 WCB
Verbindung BSP/BSPT/NPT
