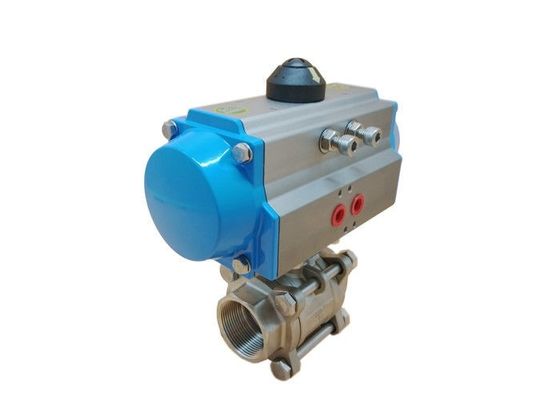

Pneumatisches betätigtes DN50 DN65 DN80 verlegte Kugelventil

Ich bin online Chat Jetzt

Pneumatisches betätigtes DN50 DN65 DN80 verlegte Kugelventil

Pneumatisches betätigtes DN50 DN65 DN80 verlegte Kugelventil
Pneumatisches betätigtes DN50 DN65 DN80 verlegte Kugelventil

Großes Bild :  Pneumatisches betätigtes DN50 DN65 DN80 verlegte Kugelventil

Produktdetails:
Herkunftsort: CHINA
Markenname: OEM
Zertifizierung: CE&ISO
Modellnummer: Soem
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Preis: negotiation
Verpackung Informationen: Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur
Lieferzeit: 5~25 Arbeitstage
Zahlungsbedingungen: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Versorgungsmaterial-Fähigkeit: 500pcs/Mon

Pneumatisches betätigtes DN50 DN65 DN80 verlegte Kugelventil

Beschreibung
Körper-Material: Edelstahl Seat-Material: PTFE
Energie: Frühlings-Rückkehr-Auslöser Verbindung: BSP/BSPT/NPT
Größe: 1/2 " ~8" Medium: Wasser-Öl-Gas
Markieren:

DN80 verlegte Kugelventil

,

Pneumatisches betätigtes verlegtes Kugelventil

,

DN65 verlegte Kugelventil

Edelstahl-pneumatisches betätigtes Kugelventil-3-teiliges verlegtes Ventil DN50 DN65 DN80


Pneumatische Auslöser
Pneumatische Auslöser verwenden den Druck von Druckluft, das Drehmoment zu erzeugen, das erfordert wird, um ein Ventil zu drehen. Die meisten pneumatischen Auslöser der Vierteldrehung haben einen Kolben und einen Gestell-undzahntriebgangmechanismus, zum des Drehmoments zu erzeugen. Ein Einlasshafen auf dem Auslöser führt Druckluft in den Auslöser ein. Die Druckluft bewegt den Kolben linear, der zum Gestell befestigt wird. Das Gestell wird an den Zahntrieb durch die Gänge angeschlossen deshalb, wandelt die lineare Bewegung in Rotations um. Der Zahntrieb überträgt gleichzeitig diese Bewegung auf den Ventilschaft, der, da besprochen, den Ball des Ventils dreht, um es auch nicht zu öffnen oder zu schließen.



Spezifikationen


  • Pneumatischer Auslöser der Zahnstangentriebentwurfsdrehvierteldrehung
  • Doppelte verantwortliche oder Frühlings-Rückkehr-Version
  • ISO5211-, DIN3337- und Namur-Schnittstellen für einfache Montage zum Ventil, Begrenzungsschalter-Kasten und Stellwerk
  • Passend für Innen- und Anwendung im Freien
  • Drehmomentertrag von 3Nm zu 13,024Nm (DA-Version) und 4Nm zu 6,584Nm (SR-Version)
  • Aluminiumlegierungswohnung mit Nickel überzogenem Zahntrieb
  • Reisewinkel 90° mit Reiseendanpassung von ± 5℃
  • Funktionierendruck von 2 Stange der Stange bis 8 bei der Temperatur von -20℃ zu +80℃


Vorteil



1. Kompakte Größe und Leichtbauweise

2. Zuverlässige, langlebige Leistung

3. Standard-„im Linien-“ oder „Querberg-“ Ventil zu den Auslöser-Konfigurationen

4. Frühling-Rückkehr-Entwurf bringt Luftzufuhr so niedrig wie 50 P/in unter

5. Edelstahl-externe Ordnung und FKM-O-Ringe Standard

6. Direkte Ventilschafts-Koppelung zur Auslöser-Welle setzt Rückprall herab

7. Korrekturmöglichkeit- von Handstandard


Technische Daten
 Doppeltes verantwortliches pneumatischer Auslöser-Einrichtungs-Nr.

Pneumatisches betätigtes DN50 DN65 DN80 verlegte Kugelventil 0



Modell No Drehmoment (6Bar)
Öffnen Sie sich Abschluss
TAT 050S 13.2Nm 6.7Nm
TAT 063S 24.1Nm 11.1Nm
TAT 075S 47.7Nm 22.1Nm
TAT 090S 73.1Nm 36.7Nm
TAT 100S 109Nm 50.7Nm
TAT 115S 176Nm 82Nm
TAT 125S 227Nm 105Nm
TAT 145S 357Nm 165Nm
TAT 160S 456Nm 224Nm
TAT 190S 871Nm 379Nm
TAT 210S 1000Nm 521Nm
TAT 240S 1423Nm 721Nm
TAT 270S 2345Nm 1060Nm
TAT 300S 2956Nm 1460Nm
TAT 350S 4247Nm 2346Nm
TAT 400S 6559Nm 2624Nm


Zusätze, die mit diesem Kugelventil verwenden können
Ein/Aus-Anzeige
Namur-Standardmagnetventil in allem Standard
Pneumatisches u. Elektrisch-pneumatisches Ventil-Stellwerk
Korrekturmöglichkeit von Hand Declutchable
Endschalter für AN/AUS-Anzeichen an der Tafel
Filter + Regler-Kombination mit Manometer

Modell Selection
 Pneumatisches Kugelventil des Faden-3PC

Produkt-Name Kugelventil des Faden-3PC
Druck 1000WOG
Ventil Matreial CF8/SS304 CF8M/SS316 WCB
Verbindung BSP/BSPT/NPT
