Produktdetails:
|
Ventil-Material: | Edelstahl | Verbindung: | Flansch |
---|---|---|---|
Größe: | DN15~DN200 | Operation: | Griff |
Druck: | PN16 | Medium: | Wasser-Öl-Gas |
Markieren: | Volles Portflansch-Enden-Kugelventil,Enden-Kugelventil des Flansch-PN16,Flansch-Enden-Kugelventil der Verbindungs-JB/T79 |

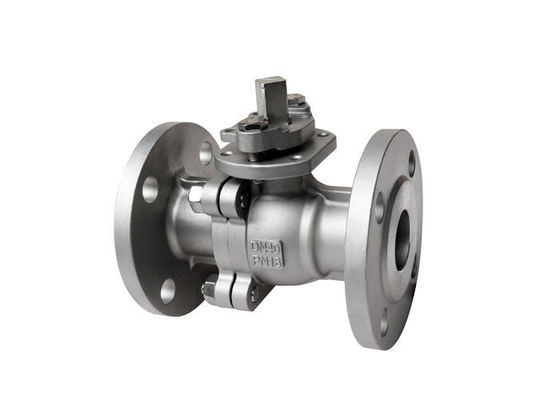

Griff betrieb volles angeflanschtes Portkugelventil, das doppelter Flansch GB-Standard beendet
Spezifikationen
Ventil-Eigenschaften
Aufgeteilter Körperentwurf mit angeflanschten Enden für schnelle Installation, Inline-Wartung und den Wiederaufbau. Fester Ballbau liefert strukturelle Integrität und setzt Flussturbulenz herab.
Körper verbinden ist entworfen, übermäßige Kompression von Ventil internals, mit dem Ergebnis des konsequenten und niedrigen funktionierenden Drehmoments zu verhindern.
Befestigungsflansch stimmte mit ISO 5211 für Leichtigkeit und Austauschbarkeit der Betätigung überein
Unterseite-geladener Ausblasenbeweisstamm.
Investitionsformkörper u. -kappe auf Größen 1/2 ″ zu ″ 2. Sandformkörper u. -kappe auf Größen 2-1/2 „zu ″ 10.
Grundlegender Entwurf stimmte mit ASME/ANSI B16.34 u. en 12516-1 überein
Angeflanschte Enden stimmten mit ASME/ANSI B16.5 überein
Vertrauliche Maße stimmten mit ASME/ANSI B16.10 überein
Geprüft entsprechend API 598 u. ANSI B 16,34
Größen-Strecke:
- DN15~DN200
Druck-Bewertung:
- GB PN16 PN25 PN40
Temperaturspanne:
- -20°C~185°C
Kugelventil und Schieber sind die gleiche Art des Ventils. Der Unterschied ist, dass das opening&closing Teil ein Ball ist, und der Ball dreht sich um den Ventilkörper, um die Ventil opens&closes zu erzielen. Das Kugelventil ist hauptsächlich verwendetes in Vorbereitung, zum der Strömungsrichtung des Mediums zu schneiden, zu verteilen und zu ändern. FlanschKugelventil Standard-GB/T21465-2008 „Ventilterminologie“ wird so definiert: das Öffnen und das schließend Mitglied (Bereich) wird durch den Ventilschaft gefahren und dreht sich um die Achse des Ventilschafts.
Einheit: Millimeter | |||||||
Druck | Größe | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Anwendung
Das Kugelventil ist hauptsächlich verwendetes in Vorbereitung, zum der Strömungsrichtung des Mediums zu schneiden, zu verteilen und zu ändern.
Stärke des Kugelventils
1. Antistatische Leistung: ein Frühling wird zwischen dem Ball, dem Ventilschaft und dem Ventilkörper vereinbart, und die statische Elektrizität, die durch den zugeschalteten Prozess erzeugt wird, kann abgeleitet werden.
2. Da das Material wie Polytetrafluoroäthylen gutes selbstschmierendes Eigentum hat und der Reibungsverlust mit dem kugelförmigen Körper klein ist, ist die Nutzungsdauer des pneumatischen Kugelventils lang.
3. Die Widerstand Widerstände sind niedrig und das pneumatische Kugelventil ist das mit den kleinsten Widerstand Widerständen in allen Arten Ventil.
4. Die Ventilschaftsdichtung ist zuverlässig. Weil der Ventilschaft nur die gleiche Bewegung wie die Hebebewegung durchführt, ist der Dichtungsring des Ventilschafts nicht einfach, und die versiegelnden Kapazitätserweiterungen als der Druck der mittleren Zunahmen beschädigt zu werden.
Modell Selection
Volles sich hin- und herbewegendes 2PC Portkugelventil
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
