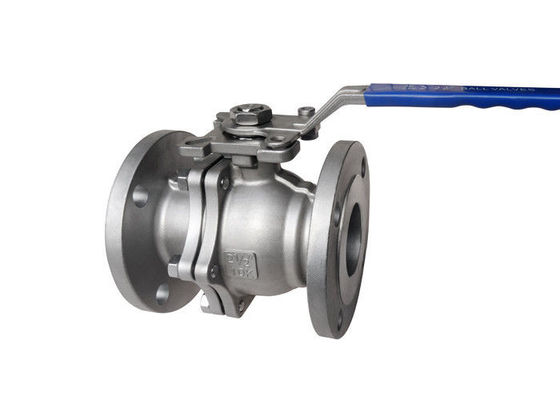

JIS 20K 2PC warf Stahldirekten Befestigungsflansch des kugelventil-ISO5211 für Motor
Spezifikationen
Kugelventil
Anwendbare Standards:
- Entwurf und Herstellung: ASME B16. 34, API608
- Verbindung: JIS B2212 | B213
- Test und Inspektion: JIS B2003, API6D
- Vertrauliches Maß: JIS B2002
Größen-Strecke:
- DN15 | DN200
Druck-Bewertung:
- JIS 10K 20K
Temperaturspanne:
- - °C 20 | °C 185
Die Kugelventilöffnung und das schließende Teil (Ball) wird durch den Ventilschaft gefahren und dreht sich um die Achse des Ventilschafts. Er wird hauptsächlich verwendet, um das mittlere in Vorbereitung abzuschneiden oder einzuschalten und kann für flüssige Regelung und Steuerung auch verwendet werden. Das Gebrauchsmuster hat die Vorteile der Kompaktbauweise, der zuverlässigen Dichtung, der einfachen Struktur und der bequemen Wartung, und die Dichtfläche und die kugelförmige Oberfläche sind häufig in einem geschlossenen Zustand, der nicht leicht durch das Medium abgefressen wird, und sind einfach zu benützen und instandzuhalten.
| Druck |
Größe |
φD |
L |
φE |
φB |
φC |
T |
f |
N-φh |
H |
H1 |
W |
M |
P |
A1 |
A2 |
B1 |
B2 |
| JIS 10K |
15 |
15 |
108 |
95 |
70 |
52 |
12 |
1 |
4-15 |
48 |
79 |
135 |
9 |
9 |
6 |
6 |
36 |
42 |
| 20 |
20 |
117 |
100 |
75 |
58 |
14 |
1 |
4-15 |
53 |
84 |
135 |
9 |
9 |
6 |
6 |
36 |
42 |
| 25 |
25 |
127 |
125 |
90 |
70 |
14 |
1 |
4-19 |
64 |
95 |
170 |
11 |
11 |
6 |
7 |
42 |
50 |
| 32 |
32 |
140 |
135 |
100 |
80 |
16 |
2 |
4-19 |
71 |
103 |
170 |
11 |
11 |
6 |
7 |
42 |
50 |
| 40 |
38 |
165 |
140 |
105 |
85 |
16 |
2 |
4-19 |
76 |
111 |
200 |
14 |
14 |
7 |
9 |
50 |
70 |
| 50 |
50 |
178 |
155 |
120 |
100 |
16 |
2 |
4-19 |
85 |
120 |
200 |
14 |
14 |
7 |
9 |
50 |
70 |
| 65 |
Treten Sie mit uns frei in Verbindung |
| 80 |
| 100 |
| 125 |
| 150 |
| 200 |
Anwendung
Passend für allgemeine Arbeitsmedien wie Wasser, Lösungsmittel, Säure und Erdgas, aber auch passend für Medium mit rauen Arbeitsbedingungen, wie Sauerstoff, Wasserstoffperoxid, Methan und Äthylen, die in den verschiedenen Industrien weitverbreitet sind.
Stärke
1. Die Widerstand Widerstände sind klein: der Querschnitt des Verbindungsrohrs zwischen dem Bereich und dem Ventilkörper ist gleich, und der kugelförmige Durchgang wird durch einen Kreisbogen und die mittleren Durchläufe durch den Bereich angeschlossen, und die Widerstand Widerstände sind klein.
2. gute versiegelnde Leistung: Die Dichtung nimmt PTFE-Material mit bestimmter elastischer Deformation und das hochfeste an, die gutes erzielt, Leistung versiegelnd und die Stabilität des Ventils sicherstellt.
3. lange Nutzungsdauer: der Ventileinsatz und das Licht, die das Halsmaterial sehen, werden vom Austenitedelstahl gemacht, und das Dichtungsmaterial wird von PTFE gemacht, das gute Korrosionsbeständigkeit erzielen und die Nutzungsdauer des Ventils ausdehnen kann.
Modell Selection
Volles sich hin- und herbewegendes 2PC Portkugelventil
| Standard |
ANSI |
GB |
JIS |
LÄRM |
| Druck |
150LB/300LB |
PN16/PN25/PN40 |
10K/20K |
PN16/PN40 |
| Matreial |
1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB |
| Modell |
1) Griff-Modell des Hochbahnsteig-Modell-2) |
