Volles pneumatisches betätigtes Portkugelventil SS316 50A

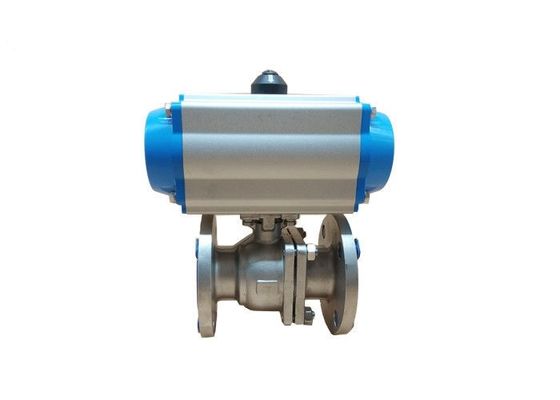

Großes Bild : Volles pneumatisches betätigtes Portkugelventil SS316 50A

Produktdetails:

Herkunftsort:	CHINA
Markenname:	OEM
Zertifizierung:	CE&ISO
Modellnummer:	Soem

Zahlung und Versand AGB:

Min Bestellmenge:	1pc
Preis:	negotiation
Verpackung Informationen:	Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur
Lieferzeit:	5~25 Arbeitstage
Zahlungsbedingungen:	T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Versorgungsmaterial-Fähigkeit:	500pcs/Mon

Kontakt

Volles pneumatisches betätigtes Portkugelventil SS316 50A

Beschreibung

Material:	SS316	Seat-Material:	PTFE
Energie:	Frühlings-Rückkehr-Auslöser	Druck:	10K 20K
Ventil-Größe:	15A~200A	Medium:	Wasser-Öl-Gas
Markieren:	Pneumatisches betätigtes SS316 Kugelventil , pneumatisches betätigtes 50A Kugelventil , Volles pneumatisches betätigtes Portkugelventil

Volle Portluft-pneumatisches betätigtes Kugelventil Q641F JIS10K 50A SS316 2PC

Parameter

Stromversorgung	AC220V
Körpergröße	DN15-250
Mittlerer Temp	-80°C~160°C (kein Congelation.)
Funktionierendruck	PN1.0~2.5 (MPa)
Aktionsmodus	4-20mA Signaleingangfeedback, Drehung 0-90°
Aktionszeit	4~30S
Körperverbindungen	Flansch
Körpermaterial	WCB, ZG1CrM0, ZG1Cr18Ni9Ti
Siegelmaterial	PTFE
Auslösermaterial	Gussaluminiumlegierung
Anwendbares Medium	Säure, Alkali, Salz, Chlorgas, Dampf, Quellwasser, Bergwerkmasse und Papiermasse, aqua regia, Oxydationsmittel, Reduktionsmittel, ätzende chemische Flüssigkeit.

Spezifikationen

Pneumatischer Auslöser der Zahnstangentriebentwurfsdrehvierteldrehung
Doppelte verantwortliche oder Frühlings-Rückkehr-Version
ISO5211-, DIN3337- und Namur-Schnittstellen für einfache Montage zum Ventil, Begrenzungsschalter-Kasten und Stellwerk
Passend für Innen- und Anwendung im Freien
Drehmomentertrag von 3Nm zu 13,024Nm (DA-Version) und 4Nm zu 6,584Nm (SR-Version)
Aluminiumlegierungswohnung mit Nickel überzogenem Zahntrieb
Reisewinkel 90° mit Reiseendanpassung von ± 5℃
Funktionierendruck von 2 Stange der Stange bis 8 bei der Temperatur von -20℃ zu +80℃

Vorteil

1. Kompakte Größe und Leichtbauweise

2. Zuverlässige, langlebige Leistung

3. Standard-„im Linien-“ oder „Querberg-“ Ventil zu den Auslöser-Konfigurationen

4. Frühling-Rückkehr-Entwurf bringt Luftzufuhr so niedrig wie 50 P/in unter

5. Edelstahl-externe Ordnung und FKM-O-Ringe Standard

6. Direkte Ventilschafts-Koppelung zur Auslöser-Welle setzt Rückprall herab

7. Korrekturmöglichkeit- von Handstandard

Anwendbares führendes Medium

Mittlerer Zustand	Mittlerer Temp.	Mitteldruck	Mittlere Eigenschaften	Mittlere Konzentration	Mittlerer Name
Flüssigkeit	-80ºC~+160ºC	0~20kg/cm2	Starke Korrosion, hohe Reinigung schärfen	unbegrenzt	Säure, Alkali, Salz, Chlor, Dampf, Quellwasser, Bergwerkmasse, Papiermasse, aqua regia, Oxydationsmittel, Reduktionsmittel.
Gas	-80ºC~+160ºC	0~20kg/cm2	Starke Korrosion, hohe Reinigung schärfen	unbegrenzt
Mischung von flüssigem und von festem	-80ºC~+160ºC	0~20kg/cm2	Starke Korrosion, hohe Reinigung schärfen	<60>

Technische Daten
Einfachwirkendes pneumatischer Auslöser-Einrichtungs-Nr.

Volles pneumatisches betätigtes Portkugelventil SS316 50A 0

DN (Millimeter)	D	D1	D2	d	K	M	L	B	F	H1	H2	L1	L2	Gewicht Kilogramm
15	95	15	28	45	65	4XΦ14	102	14	2	525	55	170	83
20	105	15	28	55	75	4XΦ14	102	14	2	535	60	186	95
25	115	20	40	66	85	4XΦ14	102	14	2	535	65	186	95
32	135	25	46	78	100	4XΦ18	114	16	2	545	75	206	103
40	145	32	54	85	110	4XΦ18	114	16	2	555	80	262	103
50	160	40	65	100	125	4XΦ18	124	16	2	565	90	270	109
65	180	50	80	120	145	4XΦ18	145	18	2	580	100	301	122
80	195	65	100	135	160	8XΦ18	165	20	2	600	110	392	142
100	215	80	110	155	180	8XΦ18	194	20	2	650	120	460	152
125	245	100	135	185	210	8XΦ18	210	22	3	700	135	515	174
150	280	125	165	210	240	8XΦ23	229	24	3	750	150	560	205
200	335	160	205	265	295	12XΦ23	243	26	3	800	180	654	226
250	405	210	260	320	355	12XΦ26	297	30	3	850	210	654	260
300	460	250	322	375	410	12XΦ26	340	30	3	950	240	725	294
350	520	300	365	435	470	16XΦ26	422	34	3	1000	270	742	380

JIS-Standardkugelventil-Parameter (15A~200A)

Druck	Größe	φD	L	φE	φB	φC	T
JIS 10K	15	15	108	95	70	52	12
	20	20	117	100	75	58	14
	25	25	127	125	90	70	14
	32	32	140	135	100	80	16
	40	38	165	140	105	85	16
	50	50	178	155	120	100	16

Zusätze, die mit diesem Kugelventil verwenden können
Ein/Aus-Anzeige
Namur-Standardmagnetventil in allem Standard
Pneumatisches u. Elektrisch-pneumatisches Ventil-Stellwerk
Korrekturmöglichkeit von Hand Declutchable
Endschalter für AN/AUS-Anzeichen an der Tafel
Filter + Regler-Kombination mit Manometer

Mehr Auswahl

Standard	ANSI	GB	JIS	LÄRM
Druck	150LB/300LB	PN16/PN25/PN40	10K/20K	PN16/PN40
Ventil Matreial	1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Auslöser	1) Einfachwirkendes (Frühlings-Rückkehr) 2) Doppelt-Fungieren
Zusätze	1) Magnetventil des Begrenzungsschalter-2) 3) Filter 4)Stellwerk
