Produktdetails:
|
Material: | TP316L-Edelstahl | Verbindungsart: | Verlegtes Edns |
---|---|---|---|
Größe: | 2 | Legierung: | T304 oder T316L |
Standard: | 3A ASME BPE | Art: | Drosselventil |
Markieren: | 2" gesundheitliche Drosselventile,Volle Bohrungs-gesundheitliche Drosselventile,EPDM setzen gesundheitliche Drosselventile |

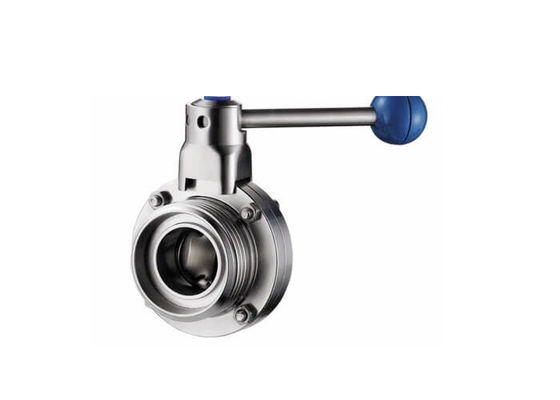

Volle Bohrung 2" gesundheitliche Drosselventile mit Zug-Griff, manuelle Art
Eigenschaften:
Es ist eine manuelle Art gesundheitliches Drosselventil mit Faden/Fadenenden, der in leitenden Systemen des Prozesses für Isolierung und Steuerung weitverbreitet ist. Dieses Drosselventil funktioniert manuell.
Spezifikationen:
Größen verfügbar: 1/2“ bis 4" (1/2“, 3/4", 1", 1 1/2“, 2", 2 1/2“, 3", 4"); DN15 - DN100 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100).
Material: Ventilkörper und Diskettenmaterial können AISI 304 sein, oder AISI 316L, 304L und 316 Materialien sind auf Anfrage verfügbar.
Max. Arbeitsdruck: 145psi (10bar) für DN25/1“ - DN100/4“; 116psi (8bar) für DN125/5“ - DN150/6“; 73psi (5bar) für DN200/8“ - DN300/12“.
Temperaturspanne: 14 | 248°F (- 10 | 120°C) mit EPDM-Sitz, -58 | 356°F (- 50 | +180°C) mit Sitz VMQ (Silikon).
Operation: Zuggriff mit 4 Positionen als die Produktfotoshows
Endanschlüsse: Faden/Faden
Oberflächenbehandlung: Ra 16 | 32µin (0,4 | 0.8µm), Ra 32µin ist die Nichterfüllung.
Wahlen:
Ventilkörper und Diskettenmaterial können AISI 304 sein, oder AISI 316L, 304L und 316 Materialien sind auf Anfrage verfügbar.
Der Sitz und die Dichtung können EPDM, VMQ (Silikon) oder Viton (FPM), alle sein, die mit FDA 21CFR177.2600 übereinstimmen.
Endanschluß kann Kolben-geschweißt werden, gesundheitliche Dreiklammer, verlegt worden, geflanscht, Ich-spurig oder andere auf Anfrage.
Griffe: Zuggriff mit 4 Positionen; Multipositionsgriff mit Plastikabdeckung oder im reinen Edelstahl.
Beschreibungen:
Stahl | Produkt machte Stahlteile nass | AISI 304 oder 316L | Versehen mit Materialkontrollebericht |
Andere Stahlteile | AISI 304 | ||
Dichtungsmaterial | Standard | EPDM | Alle Dichtungsmaterialien stimmen mit FDA 21CFR117.2600 überein |
Wahlen | VMQ/Viton (FPM) | ||
Druck | Funktionsdruck | ≤145psi (10bar) | |
Versorgungsdruck für Luftauslöser | 70 | 116psi (5 | 8bar) | ||
Temperatur | Betriebstemperatur |
EPDM: 14 | 248°F (- 10 | 120°C) VMQ (Silikon): -58 | 356°F (- 50 | +180°C) Viton (FPM): -22 | 428°F (- 30 | +220°C) |
|
Sterilisationstemperatur | 150°C (302°F), max. Minute 20 | ||
Oberflächenbehandlung | Innenflächenbehandlung | Ra 16 | 32µin (0,4 | 0.8µm) | |
Außenflächenbehandlung | Ra 32 | 64µin (0,8 | 1.6µm) | ||
Verbindung | Endanschlüsse: Kolben-geschweißte, gesundheitliche Klammer, Mann und weibliches verlegt, geflanscht, Ich-spurig oder andere auf Anfrage. |
Chemische Zusammensetzungen:
Elemente | 316L (WT %) |
C / Maximum. | 0,035 |
Mangan/maximales | 2,00 |
P / Maximal | 0,045 |
S / Maximal | 0.005 - 0,017 |
Si/maximales | 1,00 |
Ni | 10.00 - 14,00 |
Cr | 16.00 - 18,00 |
MO | N/A |
F.E. | Bal. |
Cu | N/A |
N | N/A |
Mechanische Eigenschaften:
Grad | Dehnfestigkeit (Mpa) |
Streckgrenze (Mpa) |
Verlängerung (%) |
Härte (HRB) |
316L |
≥485 |
≥170 |
≥35 |
≤90 |
Qualitätssicherung:
1. Materielles kontrolliertes u. genau maschinell bearbeitet.
2. leicht geschweißt
3. schnell oben gepasst
4. hohes korrosionsbeständiges
5. lange Nutzungsdauer
6. Reservebestand-System.
7. Gut verpackt
8. schnell geliefert
9. Oberflächenende: #180 Korn, Korn #320
Anwendungen:
Gesundheitliche Ventile Edelstahls NYHAUS sind auf eine breite Palette von Fertigungsindustrien anwendbar:
1. Nahrung u. Getränk
2. Molkerei
3. Wein u. Brauerei
4. Kosmetik
5. Apotheke
6. Biotechnologie
