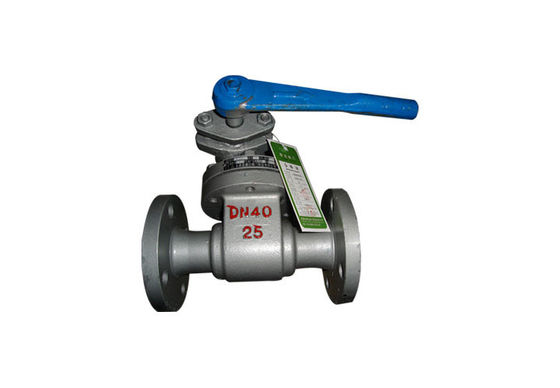

Kohlenstoffstahl-elastischer Sitzschieber 4.0Mpa 150mm

DN 15 | 150, Kohlenstoffstahl, das Abflussventil schnell öffnend





Schnelle Öffnung das Abflussventil



Nenndurchmesser: 15 | 150mm



Material: Kohlenstoffstahl



Funktionsdruck: 1,6 | 4.0Mpa



Bereich: ℃ ≤425



Schnelles öffnendes Abflussventil, wenn Sie mehr Informationen benötigen, bitte nett Kontakt mit uns.



I., Produktübersicht



Steigender Stammelastischer Sitzschieber, zusätzlich zu den Vorteilen des Habens einer elastischen Dichtung

Schiebersitzaußenseite und kann die intuitivere Ventilöffnung, Öffnung und Schließen sein, die schnell sind und

zuverlässiger, so häufig angewandter Feuerschutz und Industriesysteme vom Boden ist normalerweise

installiert in eine höhere Position.





Zweitens das Hauptteilmaterial



Namen-Material



Graues Roheisen des Ventilkörpers, knötenförmiges Roheisen, gegossener Stahl



Duktiles Eisentor + EPDM oder Nitrilkautschuk



Der Mundmattennitrilkautschuk, EPDM



Dichtungsring Buna



Graues Roheisen der Klammer, knötenförmiges Roheisen, gegossener Stahl



Ventilschaftsedelstahl



Edelstahlbolzen



Knötenförmiges Roheisen der Drüse, gegossener Stahl



Kupferlegierung der Stammnuß



Formbares Roheisen des Handrades (die Antriebskappe)





Drittens die technischen hauptsächlichparameter



Nenndruck: 1,0 | 2.5MPa Betriebstemperatur: 0 | ℃ 80

Flansch-Standard: GB/T 17241,6 GB9113



Prüfnormwasser, Öl, Gas und andere:: Nominal vorbei: 50 | 400mm

Mittleres GB13927 AP1598





Dichtung A. Stem

Drei unabhängige Stammdichtungen, die dreifache Sicherheit anbieten:

•  Ein NBR-Abstreifring schützt sich gegen Schmutz vor Außenseite.

•  Ein polyamid, das mit 4 NBR-O-Ringen trägt, schützt sich gegen galvanische Korrosion.

• Ein EPDM-Gummi-manchette Versiegeln tritt als die hydraulische hauptsächlichdichtung zum Fluss auf.

B. Body/Mützenverbindung

Der einzigartige Zusammenbau des Ventilkörpers und der Mütze stellt eine dauerhafte Enge sicher:

•  Eine runde Gummimützendichtung passt in eine Pause in der Ventilmütze, die sie verhindert

von durch Überdrucke heraus durchgebrannt werden.

•  Die Edelstahlmützenbolzen werden in der Ventilmütze angesenkt, umkreist

durch die Mützendichtung und versiegelt mit heißer Schmelze. So gibt es keine Korrosionsgefahr

da die Bolzen nicht das Medium oder dem Boden ausgesetzt werden.



Nuss C. Wedge

Die reparierte, integrale Keilnuß verringert die Anzahl von beweglichen Ventilteilen folglich

Minderung der Korrosionsgefahr und der Funktionsstörung. Die Keilnuß wird von hergestellt
dezincification beständiger Messing mit dem Schmieren von den Fähigkeiten, die optimale Kompatibilität bereitstellen

mit dem Edelstahlstamm.

Keil D. Vulcanized

Der duktile Eisenkern wird völlig mit Trinkwasser genehmigte EPDM-Gummi vulkanisiert

innerlich und außen.



Keine Eisenteile werden das Medium und der ausgezeichneten Gummivulkanisierung ausgesetzt

verhindert Kriechenkorrosion unter den Gummi.



Führer im Keil und auf dem Ventilkörper eine einheitliche Schließung unabhängig davon sicherstellen

Hochdruck.



Sicherer Betrieb wird sichergestellt, da die Führer die Überbelastung des Stammes verhindern.



Der Keil hat eine große durchgehende Bohrung und da es keine Höhlen im Kern gibt, das stagnierende

Wasser oder Verunreinigungen können Verschmutzung nicht sammeln und verursachen.



Ausrüstungsbeschreibungen:


O-Ring die Dichtungen der Spindel - „TROCKENER FADEN“ - austauschbar unter Druck.

Edelstahlspindel mit gerolltem Faden und dem Tragen.

Gesamt-sufrace rubbered Keil mit austauschbarer Spindelnuß.

Schieber mit voller Bohrung.

Alle Teile werden gegen Korrosion geschützt.





Elastischer Sitzschieber zu en 1074-1 und 2/en 1171, mit WRAS genehmigte EPDM
Gummiteile.

Körper und Mütze von GJS-500-7 (GGG-50). Keil des duktilen Eisens mit örtlich festgelegter Keilnuß,

völlig vulkanisiert mit EPDM-Gummi. Stamm von Cr Edelstahlmin. 13% mit gerolltem Faden
und Keilanschlagring.



Stammdichtung mit 4 O-Ringen in einem Nylon- Lager, in einem EPDM-Gummi-manchette und in einem NBR

Abstreifring. EPDM-Mützendichtung in einer Nut, angesenkte Mützenbolzen umkreist durch

Mützendichtung und versiegelt mit heißer Schmelze. Sockel passten mit „Euro“ Dichtungsringen von EPDM

Gummi.

Epoxidbeschichtung zu den Richtlinien des LÄRMS 30677-2 und GSK - innerlich und außen.








Das Ventiltor oder das Schließungsmitglied ist gewöhnlich in Form eines Keils, der vom Roheisenmaterial gemacht wird

damit genug schroff sein, um für Hochdruck und hohe Flussanwendungen passend zu sein.





In einem elastischen Sitzschieber wird die Außenseite des Ventilkeils mit einem elastomeren beschichtet

Material damit eine Blase-feste Dichtung sogar mit erhöhtem Funktionierendruck anbieten.





Der Ventilkeil wird bearbeitet, indem man einen verlegten Stamm dreht, um das Ventil voranzubringen oder zurückzuziehen

Keil innerhalb der Wasserstraße des Ventilgehäuses.





Nach Ventilschließung das elastische Material auf den Randformen eine Blase-feste Dichtung mit dem internen

Oberfläche des Ventilkörpers. Schmutz oder andere Verschmutzung im Betriebssystem Ventil können zu führen

unvollständige Dichtung des Keils oder anderer Funktionsstörung.



Ein anderer Gegenstand der anwesenden Erfindung ist, einen elastischen Sitzschieber zur Verfügung zu stellen, der hat

verbesserter Keiloperateur, der bereitwillig die schädlichen Wirkungen der Verschmutzung eingeführt entweder während des Baus oder innerhalb des Produktes eingekuppelt überwindt, das zum Ventil getragen wird.



Diese und andere Gegenstände der anwesenden Erfindung, die vom Studieren offensichtlich wird

angefügte Beschreibung und Zeichnungen werden in einer Ventilanordnung, die enthält ein Ventil zur Verfügung gestellt

Wohnung, die einen Wasserdurchgang und eine Dichtung innerhalb des Ventildurchgangs definiert.





Ein Ventilkeil, der innerhalb des Unterkunftdurchgangs abgeschafft wird, bewegt sich entlang eine Betätigungsrichtung

zwischen einer geschlossenen Position in Verbindung mit der Dichtung, zum der Wasserführung durch das Ventil zu blockieren

Durchgang und eine offene Stelle, Wasserführung durch den Ventildurchgang erlaubend.





Ein Paar Raumauseinander Bahnen werden innerhalb des Ventilgehäuses auf beiden Seiten des Keils abgeschafft

und verlängern Sie entlang der Betätigungsrichtung. Ein Paar entgegengesetzte Flügel machte den Ventilkeil weiter,

Reise in jeder Bahn. Ein Ventilschaft, der zum Ventilkeil verbunden wird, bewegt den Ventilkeil in den entgegengesetzten austauschenden Richtungen zwischen das offene Ventil und die Ventil-zupositionen.





Rollen werden auf den Flügeln für rollende Verpflichtung mit den Bahnen getragen und Schaberblätter sind

machte die angrenzenden Flügel die Rollen weiter, um Verschmutzung von den Bahnen zu reiben.





Die Bahnen werden mit oder ohne eine Zwischenlage zur Verfügung gestellt möglicherweise. Wenn ein Flügel ohne Rollen wegen zur Verfügung gestellt wird

eine helle ladende Anwendung zum Beispiel die Bahn wird vorzugsweise ohne eine Zwischenlage zur Verfügung gestellt.





Ein heller Lastfall entsteht möglicherweise zum Beispiel am oberen Ende von horizontal orientiert

Ventilanordnung. Jedoch unter schweren Lastfällen so zum Beispiel an der Unterseite

Ende einer horizontal bearbeiteten Ventilanordnung, wird es dass die Flügel bevorzugt zur Verfügung gestellt zu werden

mit lastentragenden Rollen.





In diesem Fall wird es auch bevorzugt, dass die Bahn mit einer Zwischenlage von im Allgemeinen U-förmigem versehen wird

Querschnitts- und von einem schroffen Material wie Edelstahl gemacht.


Spezifikationen:



NEIN	Teilname	Material
1	Körper	Duktiles Roheisen
2	Keil	Duktiles Roheisen + EPDM
3	Stammnuß	Gunmetal ZCuAl10Fe3
4	Dichtung	EPDM
5	Mütze	Duktiles Roheisen
6	Drüsendichtung	Gunmetal ZCuAl10Fe3
7	Stamm	2Cr13 S.S.x 20Cr13
8	Drüse	Duktiles Roheisen
9	Gummiwischer	EPDM/NBR
10	Handrad	Duktiles Roheisen




EIGENSCHAFTEN





⊙ Strahlen



die schützende Oberfläche, die durch Strahlen beendet werden und die Oberfläche ist glatt und Neatness.





⊙ Spachtelsitz



Glatte ununterbrochene gebohrte Weise ohne setzende Pause, ist es nicht einfach, Verunreinigung zu erhalten oben pilled.



Die Flüssigkeit sofort machen.





⊙, das mit Gummi behandelt



inner und äußer werden mit dem modernen Wissen von Gummivulkanisierung dann machend beschichtet



sicher von der Elastizität des Gummis und des genauen Geometriemaßes sich vergewissern. Gummi- und duktil

Roheisenventilhand zusammen kaum. Dieses kann den Fall-weg wegen des langfristigen Gebrauches vermeiden.





⊙ rostfest



inner und äußer werden mit ungiftigem Pulverepoxidharz beschichtet, um die Kapazität der Korrosion zu verstärken widerstehend und die Qualität anzuheben



von der Wasserversorgung.





⊙ Ruggedization



Das ältere duktile Eisenventil ist einfach, zu brechen, nachdem man durch nonego ausgewirkt worden ist. Es kann stoppen



Abbruch hängen von der guten Mechanikerfähigkeit des duktilen Eisens ab.





⊙ drei „○“ Siegelring



Mit den drei „O“ – Ringe, das Durchsickern können groß verringert werden und das „O“ – Ring kann sein



ersetzt unter dieser Bedingung mit Druck und ohne Wasser zu stoppen. Der gestoßene Axletree



verringert den Reibungswiderstand und senkt das Betriebsdrehmoment. Und es kann Schalterdichtung sein



Ring, ohne sich zu öffnen und zu schließen.





⊙ steifer runder Körper



Der Körper wird winzig, die steife Geometriegröße gegründet, innere Dichtung des Ventils außen sicherzustellen



irgendein Prozess.





⊙ Leichtgewichtler



Dieser Körper wird vom duktilen Eisen gemacht, es ist Feuerzeug 20%-30% als das alt. Leicht zum Reparieren und



Instandhaltung.





Anwendungen: Dieses Ventil traf weit in den flüssigen Rohren für das Öffnen oder schließend Festlegung in so zu

Wasser, Abwasserbeseitigung, elektrischer Strom, Energetikrohr, Chemikalie, Verschiffen, Energiequellen etc.



ANWENDBARE STANDARDS

⊙ amerikanischer Standard
 Entwurf zu ANSI/AWWA C509
 Vertrauliches Maß zu ASME B16.10-2000 (ISO 3 Reihen)
 Flansch und Bohrung zu SME/ANSI B16.42-1998



⊙ britischer Standard
 Entwurf zu BS5163, BS5150
 Vertrauliches Maß zu BS5163 (Reihen 3series, ISO19 ISO)
 Flansch und Bohrung zu BS4504 part1 (EN1092)



⊙ Deutschland-Standard
 Entwurf zu DIN3352
 Vertrauliches Maß zu DIN3202 (F4: ISO 14 Reihe; F5: ISO 15 Reihe)
 Flansch und Bohrung nach BS EN1092

Anwendungen: Dieses Ventil traf weit in den flüssigen Rohren für das Öffnen oder schließend Festlegung in solchem Wasser zu,



Abwasserbeseitigung, elektrischer Strom, Energetikrohr, Chemikalie, Verschiffen, Energiequellen etc.
