Produktdetails:
|
Material: | Edelstahl | Anwendung: | General |
---|---|---|---|
Druck: | Mitteldruck | Energie: | Handbuch |
Temperatur von Medien: | Normale Temperatur | Produktname: | geschweißte Art des Kugelventils |
Verbindung: | Schweißen | Verpackung: | Flexibler Graphit |
Ventilschaft: | 2Cr13,304,316 | Schlüsselwörter: | alles geschweißte Kugelventil |
Betriebstemperatur: | ≤250℃ | Nenndruck: | 1.6MPa/2.5MPa/4.0MPa |
Markieren: | Soem schmiedete Stahlkugelventil,Mitteldruck geschmiedetes Stahlkugelventil |

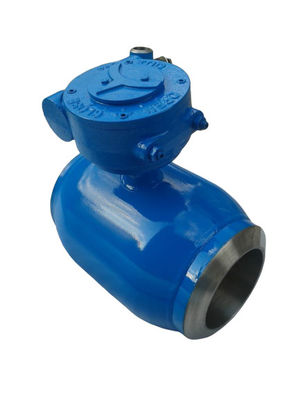

Dichtung geschmiedetes Stahlkugelventil schweißte Art Antikorrosion für Wasser/Dampf
Völlig geschweißte ftanged sich hin- und herbewegendes Kugelventile von Reihen 1/4" - 24" verwenden Verbindungsmethode des Flansches, um sie kompatibel zu machen mit anderen Flansch-verbundenen Produkten. Der Ventilersatzprozeß ist diese Arten von Ventilen sind passend für Rohrleitungsniederlassungen, Untertagerohrleitung, Gaslieferungsausrüstung, flüssiges Speichergerät, Tunnelbau, etc. ziemlich bequem.
Ventilöffnung: flaches Stahl- Rad des Griffs (Standard-confìguration) /worm (optionales confìguration); Motorantriebs-/pneumatisch gefahren/hydro gefahren (optionalconfìguration)
Medium: Wasser, Öl, Gas
Schließen Sie hauptsächlich ein: gesamt-geschweißtes Kugelventil, geschweißtes Kugelventil am Flanschende, völlig geschweißtes Kugelventil mit begrabener Erweiterungsstange. Materialien sind WCB (A105), 304, 304L, 316, 316L, etc.;
Produkteinführung
Alles geschweißte Kugelventilmaterial:
1): Ventilkörper: Kohlenstoffstahl ST37.0, A106-B; Nr. 20- Stahl
2): Bereich: Edelstahl 304 oder 316
3): Stamm: 2Cr13
4): Stammdichtung: perfluoro ähnlicher Kleber
5): Bereichdichtung: PTFE (PTFE + C)
Standardausrüstungen aller geschweißten Kugelventile:
1): Weg: DN15~600
2): Druck: PN 16~64
3): Betriebstemperatur: -29 ° C | +200 ° C
4): Alles geschweißte Kugelventil passt sich Medium an: Wasser, Öl, Erdgas
5): Gesamt-geschweißte Kugelventilbetriebsart: Wasser, Öl, Erdgas
Kunden-Mitteilung:
1. Wenn Kunden spezielle Anforderungen für Produkte haben, müssen sie die folgenden Anweisungen im Auftragsvertrag zur Verfügung stellen:
a., Strukturlänge
b., Verbindungsart;
c., Nenndurchmesser
d., Produktgebrauchsmedium und Temperatur- und Druckstrecke;
e., Prüfung, Prüfungsrichtlinien und andere Anforderungen.
2. Die Fabrik kann verschiedene treibende Geräte entsprechend spezifischen Anforderungen des Kunden konfigurieren.
3. Wenn die entschlossene Ventilart und -modell vom Kunden zur Verfügung gestellt werden, sollte der Kunde die Bedeutung und die Anforderungen seines Modells richtig erklären und unterzeichnet den Vertrag, unter der Bedingung, dass die Angebot- und Nachfrageseiten verstehen und zustimmen.
4. Für Zukunft und Auftraggeber nennen Sie bitte den Buchstaben, um dem Ventilmodell, den Spezifikationen, der Quantität, der Lieferfrist und dem Platz im Detail zu sagen. Und Vorauszahlung von 30% der Gesamtvertragssumme, der Lieferant ist zur Produktion bereit.
Ventil-Art: Drehzapfen angebrachtes Kugelventil | |
Verbindungsart: Schweißen | |
Nenndruck: 1.6MPa/2.5MPa/4.0MPa | |
Material: Ventilkörper/Mütze: A105,304,316A; Ventilschaft: 2Cr13,304,316; |
|
Passendes Medium: Wasser, Dampf, Gas, usw. | |
Passendes Temparature: (≤250℃) | |
Entwurf und Fertigung: Passen Sie sich an GB/T 12237 an | |
Prüfung: Passen Sie sich an GB/T 26480 an | |
Ventil-Lebenszeit: Spezifiziert entsprechend Verwendungsfrequenz und Installationsstandort |
|
Vorbereitungs- und Anlaufzeit: Kundengebundene Ventile sind normalerweise 30~45 Tage; Ventile auf Lager sind normalerweise innerhalb 5 Tage. |
Das gesamt-geschweißte Kugelventil wird mit einem nahtlosen Stahlrohr geschweißt. Das gesamte Ventil ist Bolzen-frei und hat kein externes Durchsickern, das zur Behandlung von Zusammenstößen und zum Werfen von Sandlöchern passend ist. Zu installieren ist leicht und einfach zu transportieren und. Weil der Sitz entworfen ist, bis zum Frühlingen oder Schmetterlingsfrühlingen geladen zu werden, ist er zu den Änderungen im Druck und in der Temperatur anwendbar und schafft kein Durchsickern während des Drucks und der Temperaturspanne.
DN
|
1.6MPa/2.5MPa/4.0MPa
|
|||
L
|
H
|
|
B
|
|
150
|
457
|
340
|
172
|
154
|
200
|
521
|
410
|
223
|
203
|
250
|
559
|
470
|
278
|
255
|
300
|
635
|
525
|
329
|
305
|
400
|
838
|
675
|
413
|
387
|
500
|
991
|
900
|
516
|
489
|
600
|
1143
|
1075
|
619
|
591
|
700
|
1346
|
1200
|
721
|
695
|
800
|
1524
|
1350
|
825
|
797
|
1000
|
1900
|
1800
|
1020
|
995
|
1200
|
2180
|
2100
|
1220
|
1195
|
Gas 1.City: Gasertragrohrleitungen, Hauptlinien und Zuleitungen für verschiedene Zubringerlinien.
Heizung 2.Central: große Heizungsertragrohrleitung, Hauptlinie, Zweiglinie.
Austauscher 3.Heat: Die Rohrleitung und jeder Stromkreis sind geöffnet und geschlossen.
Anlage 4.Steel: verschiedene flüssige Rohrleitungen, Abgasauswahlrohrleitungen, Gas und Wärmezufuhrrohrleitungen, Kraftstoffversorgungsrohrleitungen.
industrielle Ausrüstung 5.Various: verschiedene Wärmebehandlungsrohre, verschiedene Industriegas und Wärmerohre.
