Produktdetails:
|
Ventil: | CF8 | Ball: | CF8 |
---|---|---|---|
Seat-Material: | PTFE | Größe: | 1/2 " ~8" |
Standard: | ANSI | Struktur: | Voller Hafen |
Markieren: | Edelstahl 150LB flanschte Kugelventil,Edelstahl CF8 flanschte Kugelventil,Angeflanschtes Standardkugelventil ANSI |

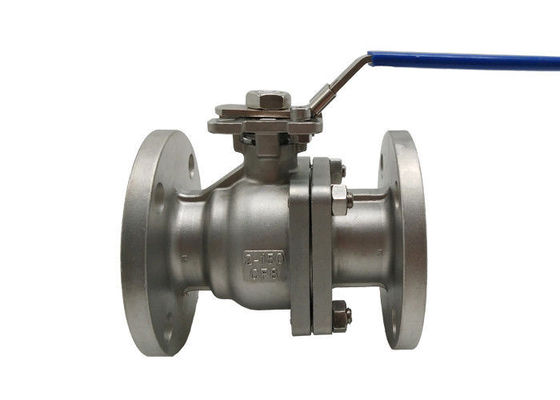

Angeflanschtes Kugelventil der Klassen-150LB CF8 Edelstahl 2 Zoll, der durch Griff funktioniert
Spezifikationen
flanschte 2-teiliges volles ANSI 150# Hafen des Edelstahls Kugelventile sind bestimmt für allgemeine chemische und industrielle Anwendungen. Diese Investitionsformventile bieten niedriges funktionierendes Drehmoment mit Klinke-Blockierungsgriff der Vierteldrehung an. Das Entfernen des Griffs lässt einfache Montage von elektrischen oder pneumatischen Auslösern mit dem industriekompatiblen direkten ISO5211 Befestigungsflansch zu. Dieses versichert Präzisionswellenausrichtung und beseitigt den Bedarf an den zusätzlichen Klammern und an den Koppelungen. Dreifacher Stammdichtungsentwurf ist Live-geladen und selbstregulierend und entschädigt Abnutzung, Druck und Temperaturschwankungen. Alle Ventile werden pro API 598 geprüft.
Voller Hafen für uneingeschränkten Fluss
Körper, Ball und Stamm des Edelstahl-316
Brennen Sie heraus Beweis-Stamm durch
RTFE-Kugelpfannen verlängern das Zyklus-Leben und verringern Drehmoment
Dreifacher RTFE-/Vitonstamm-Dichtungs-Entwurf, Live Loaded
Klinken-Verriegelungsgriff (Padlockable)
Auslöser-bereiter direkter ISO5211 Befestigungsflansch
Antistatischer Entwurf
Druck | Größe | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
Class150 | 1/2“ | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2“ | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2“ | Mehr Spezifikationen, treten mit uns frei in Verbindung | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
Kurz Einleitung
Die Struktur des sich hin- und herbewegendes Kugelventils schwimmt. Unter der Aktion des Mitteldrucks, kann der Ball eine bestimmte Verschiebung und eine Presse gegen die Dichtfläche am Ausgangende erzeugen, um die Dichtung des Ausgangendes sicherzustellen.
Das sich hin- und herbewegendes Kugelventil hat eine einfache Struktur und gute eine Dichtungsleistung, aber die Last des Balls, der dem Arbeitsmedium unterworfen wird, wird ganz dem AusgangDichtungsring übermittelt, also ist es notwendig, zu betrachten, ob das Dichtungsringmaterial der Arbeitslast des kugelförmigen Mediums widerstehen kann. Diese Struktur ist in den Kugelventilen des mittleren und Niederdruckes weitverbreitet.
Die Stärke des Kugelventils
1. Die Widerstand Widerstände sind klein und das VollbohrungsKugelventil ist fast ohne Strömungswiderstand.
2. Einfache Struktur, klein und leicht.
3. Es hat zwei versiegelnde Gesichter, und das Dichtflächematerial des Kugelventils ist im verschiedenen Plastik weitverbreitet, und hat gutes, Leistung versiegelnd und kann komplette Dichtung erzielen. Es ist auch in den Vakuum-Anlagen weitverbreitet gewesen.
Modell Selection
Volles sich hin- und herbewegendes 2PC Portkugelventil
Standard | ANSI | GB | JIS | LÄRM |
Druck | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
