Produktdetails:
|
Körper-Material: | CF8, CF8M, WCB, CF3, CF3M | Ball-Material: | CF8, CF8M |
---|---|---|---|
Seat-Material: | PTFE | Portmodell: | T-Hafen |
Standard: | GB | ||
Markieren: | Dreiwegeflansch-Enden-Kugelventil,T-Hafen-Flansch-Enden-Kugelventil,Ventil CF8M Flange End Ball |

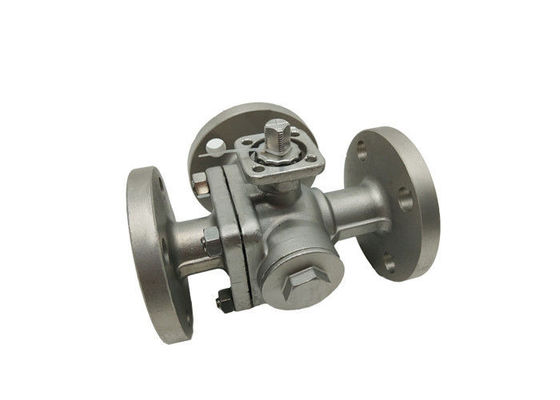

Q45F 16P T - Port3 Hochbahnsteig-Regelventil Weise Flansch-CF8M Ball Valve Floating
Beschreibung
Einteiliger Stamm-/Ball-Drehzapfen-Stützentwurf stellt für Präzisionsoperation und die Positionierung des Balls zur Verfügung. Diese genaue Ballpositionierung ist häufig nicht im allgemeineren Mehrteilstammballentwurf möglich. Dieses erlaubt auch allen Seiten, als Einlass verwendet zu werden oder Hafen ohne Durchsickern zu blockieren.
Eigenschaften u. Nutzen
Einteiliger Stamm- und Balldrehzapfenstützentwurf
Voller Hafen für uneingeschränkten Fluss
Der drei Sitzentwurf behält richtige Ballposition bei
AuslöserBefestigungsflansch
Antistatisches Erdungsgerät
Offene und geschlossene Schraubensicherung für Positionssicherheitsaussperrung
Flusspläne für T u. L Häfen können das Feld sein, das neu geordnet wird, um viele anderen Flusspläne zu treffen
Körperhöhlefüller verfügbar für Größen 3/4" bis 4"
Dreiwegekugelventil ist in T und in L Versionen verfügbar. Das T-artige ermöglicht drei orthogonalen Rohren, sich mit einander zu verständigen und den dritten Kanal abzuschneiden, um als Spalte und Mischen zu arbeiten. Das L Dreiwegekugelventilart kann zwei Rohre nur anschließen, die miteinander orthogonal sind, und kann das dritte Rohr nicht halten anschloss miteinander gleichzeitig, nur, um sich zu verteilen.
Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Anwendung
Das Ventil wird hauptsächlich in der industriellen verteilendes Wasserversorgung benutzt und Entwässerung, städtische Wasserversorgung und Entwässerung, hohe Gebäude und Hotels des Druckwasserausgangs der Pumpe, benutzt, um Unterwasser und die Beseitigung des destruktiven Wasserschlages zu schneiden, garantieren dem sicheren Betrieb des Rohrnetzes. Entwarf, ausführlichen Bericht der Umgebungsbedingungen, keine Erschütterung, keine Geräusche, reibungsloses Funktionieren zu nehmen, garantiert dass Hotels, Wohnruhiges und hat Funktionen einer Machteinsparung.
Vorteil des sich hin- und herbewegendes Kugelventils
1. Die Widerstand Widerstände sind niedrig und der Widerstandkoeffizient ist dem Rohr lengthh gleich.
2. Die Struktur ist einfach klein, an Größe und Licht im Gewicht.
3. Es ist kompakt und zuverlässig und hat gute Abdichtungseigenschaften. Es ist auch in den Vakuum-Anlagen weitverbreitet gewesen.
4. Die Operation ist bequem, ist die Öffnung und das Schließen schnell, und die Rotation ist 90° von der vollständigen Öffnung zum vollen Schließen, das zur Langstreckensteuerung bequem ist.
5. Die Wartung ist bequem, hat das Kugelventil eine einfache Struktur, und der Dichtungsring ist im Allgemeinen beweglich, und die Zerlegung und der Ersatz ist verhältnismäßig bequem.
6. Wenn völlig offen oder völlig geschlossen, die Dichtfläche des Balls und die Dichtung vom Medium und vom Medium lokalisiert wird, verursacht nicht Abnutzung der Dichtfläche des Ventils.
7. Breite Palette von Anwendungen, von kleinem zu einigen Millimeter, bis zu einigen Metern, von Hochvakuum zu Hochdruck kann angewendet werden.
