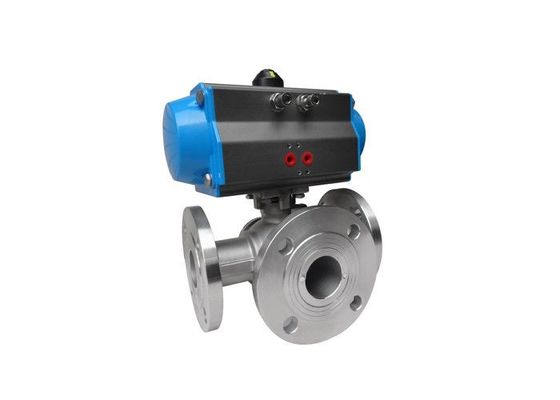

Einfachwirkendes pneumatisches betätigtes 3 Möglichkeits-Ventil, ISO5211 pneumatisch an weg vom Ventil

Ich bin online Chat Jetzt

Einfachwirkendes pneumatisches betätigtes 3 Möglichkeits-Ventil, ISO5211 pneumatisch an weg vom Ventil

Einfachwirkendes pneumatisches betätigtes 3 Möglichkeits-Ventil, ISO5211 pneumatisch an weg vom Ventil
Einfachwirkendes pneumatisches betätigtes 3 Möglichkeits-Ventil, ISO5211 pneumatisch an weg vom Ventil

Großes Bild :  Einfachwirkendes pneumatisches betätigtes 3 Möglichkeits-Ventil, ISO5211 pneumatisch an weg vom Ventil

Produktdetails:
Herkunftsort: CHINA
Markenname: OEM
Zertifizierung: CE&ISO
Modellnummer: Soem
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Preis: negotiation
Verpackung Informationen: Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur
Lieferzeit: 5~25 Arbeitstage
Zahlungsbedingungen: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Versorgungsmaterial-Fähigkeit: 500pcs/Mon

Einfachwirkendes pneumatisches betätigtes 3 Möglichkeits-Ventil, ISO5211 pneumatisch an weg vom Ventil

Beschreibung
Körper-Material: CF8 Seat-Material: PTFE
Energie: Frühlings-Rückkehr-Auslöser Verbindung: Doppelter Flansch
Ventil-Größe: 1/2 " ~8" Medium: Wasser-Öl-Gas
Markieren:

Einfachwirkendes pneumatisches betätigtes 3 Möglichkeits-Ventil

,

Einfachwirkendes pneumatisches an weg vom Ventil

,

ISO5211 pneumatisch an weg vom Ventil

Einfachwirkendes pneumatisches betätigtes Rückholventil 3 Möglichkeit des Frühlinges auf weg Ventil


Spezifikationen


  • Pneumatischer Auslöser der Zahnstangentriebentwurfsdrehvierteldrehung
  • Doppelte verantwortliche oder Frühlings-Rückkehr-Version
  • ISO5211-, DIN3337- und Namur-Schnittstellen für einfache Montage zum Ventil, Begrenzungsschalter-Kasten und Stellwerk
  • Passend für Innen- und Anwendung im Freien
  • Drehmomentertrag von 3Nm zu 13,024Nm (DA-Version) und 4Nm zu 6,584Nm (SR-Version)
  • Aluminiumlegierungswohnung mit Nickel überzogenem Zahntrieb
  • Reisewinkel 90° mit Reiseendanpassung von ± 5℃
  • Funktionierendruck von 2 Stange der Stange bis 8 bei der Temperatur von -20℃ zu +80℃


Vorteil



1. Widerstand Widerstände, der Rohrwiderstandkoeffizient mit der gleichen Länge sind gleich.
2. Einfache Struktur, klein, Leichtgewichtler.
3. Weitverbreiteter Plastik des nahen und zuverlässigen VentilDichtfläche-Materials, versiegelnd und ist in der Vakuum-Anlage weitverbreitet gewesen.
4. Einfach, zu benützen, schnell öffnend und schließen, von völlig offenem nach völlig geschlossen solange das Rotation 90 °, um Fernbedienung zu erleichtern.
5. Einfache Wartung, einfaches Kugelventil, Dichtungen sind im Allgemeinen Tätigkeiten, der Abbauersatz ist bequemer.
6. Im völlig offenen oder das völlig geschlossen, verursachen Dichtfläche und der dielektrische Isolierungsball und -sitz, durch die Medien, nicht Abnutzung der VentilDichtfläche.


Technische Daten
 Einfachwirkendes pneumatischer Auslöser-Einrichtungs-Nr.

Einfachwirkendes pneumatisches betätigtes 3 Möglichkeits-Ventil, ISO5211 pneumatisch an weg vom Ventil 0

Modell No Drehmoment (6Bar)
Öffnen Sie sich Abschluss
TAT 050S 13.2Nm 6.7Nm
TAT 063S 24.1Nm 11.1Nm
TAT 075S 47.7Nm 22.1Nm
TAT 090S 73.1Nm 36.7Nm
TAT 100S 109Nm 50.7Nm
TAT 115S 176Nm 82Nm
TAT 125S 227Nm 105Nm
TAT 145S 357Nm 165Nm
TAT 160S 456Nm 224Nm
TAT 190S 871Nm 379Nm
TAT 210S 1000Nm 521Nm
TAT 240S 1423Nm 721Nm
TAT 270S 2345Nm 1060Nm
TAT 300S 2956Nm 1460Nm
TAT 350S 4247Nm 2346Nm
TAT 400S 6559Nm 2624Nm

150LB Kugelventil-Parameter (1/2 " ~8")

Einfachwirkendes pneumatisches betätigtes 3 Möglichkeits-Ventil, ISO5211 pneumatisch an weg vom Ventil 1

Druck Größe φD L φE φB φC T f
Class150 1/2“ 13 108 89 60,5 35 11,5 1,6
3/4" 19 117 98 70 43 11,5 1,6
1" 25 127 108 79,5 51 12 1,6
1 1/4" 32 140 117 89 64 13 1,6
1 1/2“ 38 165 127 98,5 73 15 1,6
2" 51 178 152 120,5 92 16 1,6



Zusätze, die mit diesem Kugelventil verwenden können
Ein/Aus-Anzeige
Namur-Standardmagnetventil in allem Standard
Pneumatisches u. Elektrisch-pneumatisches Ventil-Stellwerk
Korrekturmöglichkeit von Hand Declutchable
Endschalter für AN/AUS-Anzeichen an der Tafel
Filter + Regler-Kombination mit Manometer



Mehr Auswahl


Standard ANSI GB JIS LÄRM
Druck 150LB/300LB PN16/PN25/PN40 10K/20K PN16/PN40
Ventil Matreial 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Auslöser 1) Einfachwirkendes (Frühlings-Rückkehr) 2) Doppelt-Fungieren
Zusätze 1) Magnetventil des Begrenzungsschalter-2) 3) Filter 4)Stellwerk
