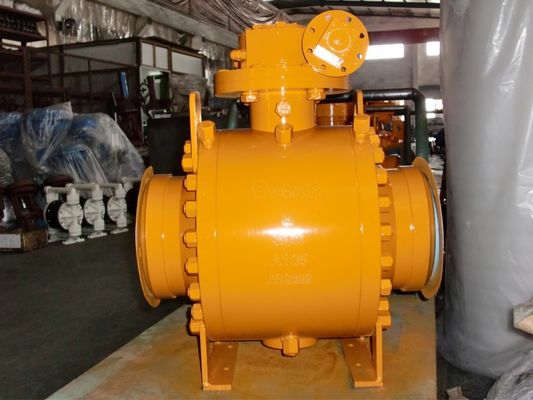

Großes Bild :  Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil

Produktdetails:
Herkunftsort: CHINA
Markenname: OEM
Zertifizierung: API6D,API607
Modellnummer: Soem
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Verpackung Informationen: Polywood-Fälle
Lieferzeit: 2-15weeks
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20000 PC pro Jahr

Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil

Beschreibung
Größe: NPS 2" bis 60" Druck: 150LB zu 2500LB
Temperaturspanne: -196℃~300℃ niedriges temperatue, normale Temperatur und hohe Temperatur Körper- und Ordnungsmaterial: Form-Stahl, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 CF
Seat-Material: PTFE, RPTFE, DEVLON, Molon, FLÜCHTIGER BLICK, Metall Seat Körper-und Stamm-Dichtung: O-Ring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), gewundene gedrehte Verpackung der Dichtungs-(G
Markieren:

Volle Bohrung geschmiedetes Kugelventil

,

bw beendet geschmiedetes Kugelventil

,

Ausblasen-Beweis geschmiedetes Kugelventil

Seiteneintritts-Drehzapfen-Art Schmieden-Kugelventil BW beendet





HAUPTMERKMALE:
Der Seiteneintrittsdrehzapfen brachte Kugelventil ist gewesen Körperbau des entworfenen zweiteiligen Körperbaus oder drei Stückes und mit zwei sich hin- und herbewegenden Sitzen an, die unter dem Druck des Mediums beweglich sind. Unter der Unterseite von Sitzen, werden der Sitz, der Federn vorbelastet, in Position gebracht, um sicherzustellen, dass zwei sich hin- und herbewegende Sitze die Oberfläche des Balls fest befestigen können, andere mehr, Druck des Mediums können Sitze auch drücken, um Ball fest zu befestigen, um das Versiegeln zuverlässigeres sicherzustellen.

Das DrehzapfenKugelventil wird mit einem beweglichen Sitzsiegelring ausgerüstet, der Verschiebung unter dem Druck des Mediums erzeugen kann. Falls dieser jeder mögliche Mitteldruck existiert, drückt der Druck den Dichtungssiegelring auf den Ball fest und garantiert der versiegelnden Leistung des Kugelventils.



Ausrüstungsbeschreibungen

Das Kugelventil sind in Übereinstimmung mit ISO14313, API 6D, BS 5351, GB/T 19672 entworfen;

Einfache Struktur mit gutem, Leistung und kleines Drehmoment versiegelnd;

Volle Bohrung und verringerter gebohrter Entwurf mit dem minimalen Strömungswiderstand (null wirklich);

Notdichtungsmitteleinspritzung;

Hohlraumdruckselbstentlastung;

Unabhängiger Ball und Stamm;

Niedrige Emissionsverpackung;

Feuersicherer, antistatischer und Ausblasschutzstammentwurf;

Dichtungsfunktion DBB, DIB-1, DIB-2;

Optionale ausgedehnte Mütze.



Produktpalette

Körpermaterial: Kohlenstoffstahl, Edelstahl, legierter Stahl
Nenndurchmesser: 2" ~60" (DN50~DN1500)

Endanschluß: RF, RTJ, BW

Druckstrecke: Class150~2500 (PN16~PN420)

Betriebstemperatur: - 46℃~+200℃

Operation: Schlüssel, Wurmgang, elektrisches, pneumatisches, Gas über Ölauslöser und elektrohydraulischem Auslöser





Kugelventil-Art Entwurf und Fertigung Vertraulich/Ende zu beenden Flansch-Maße Druck-Temperatur-Bewertung Inspektion und Test
Spalten Sie FlanschKugelventil auf BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Örtlich festgelegtes FlanschKugelventil API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



Hauptmaterial

Körpermaterial Ordnungsmaterial Dichtungsmaterial Dichtung/Verpackung
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. SS410, SS420, SS304, SS316, USW. PTFE, RPTFE, FLÜCHTIGER BLICK, PPL, ETC. GRAPHIT. PTFE, PPL. Etc.






Drehzapfen angebrachtes Kugelventil sind für die Anwendung passend, auf verschiedenen Arten von Rohrleitungen von Klasse 150, zum 2500, PN16~PN160, JIS 10K~ JIS 20K zu klassifizieren, um das Rohrleitungsmedium abzuschneiden oder einzuschalten, von dem die Operationsarten Wurmgang, manul, pneumactic oder Stellglieder umfassen und im auch sind allgemeinen der Flanschverbindung und des KolbenschweißensEndanschlusses.





Ausblasenbeweisstamm:

Der Stamm wird separat vom Ball mit der integralen T-artigen runden Schulter gemacht, behalten durch mildes. (andere Entwürfe sind auf Anfrage verfügbar)



Antistatisches Gerät:

Frühling plus Graphitart antistatisches Gerät werden zwischen dem Ball, dem Stamm, dem Drüse Flansch und dem Körper angewendet, um die elektrische Kontinuität zwischen allen metallischen Komponenten zu halten. Und stellen Sie den Widerstand sicher, der als die schwerste Service-Anforderung niedriger ist.



Fetteinspritzungsgerät

Für DN150 (NPS 6) u. größere der Stamm und die Dichtung werden mit einem versiegelnden Fetteinspritzungsgerät, für DN125 versehen u. kleiner, können wir das versiegelnde Fetteinspritzungsgerät entsprechend Kundenanforderungen zur Verfügung stellen. Wenn der O-Ring zufällig beschädigt wird, durch eingespritztes Dichtungsmittel versiegelte, um die Medien durch die Dichtungsring- und -stammlecks zu verhindern.

Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil 0





Versiegelnde Wahlen

Weicher Sitz: Metall-Metallo-ring Dichtung

Zuverlässige Dichtung der einfachen Struktur anwendbar auf aus Einzelteilen bestehendes zuverlässiges versiegelndes niedriges Drehmoment das Hoch der Kunden treffen

niedrige Kosten der breiten Anwendung. Medienbedingungen, die Zuverlässigkeit und niedrige Drehmomentanforderungen versiegeln

Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil 1



Sicherer Entwurf des Feuers

Kugelventile stellt 100% Durchlauf des sicheren Tests des Feuers sicher. Wie Kugelventil zwei Siegelentwurf über O-Ring Dichtungen und Metallgraphitspiralenwunddichtung anwendet. Wenn das Ventil brennt, werden nicht-metallische Materialien wie PTFE-Sitzdichtungen, Dichtungen, O-Ring Dichtungen, Gummiusw. geschädigt, unterdessen liefert die äußere Schicht der Metallgraphitspiralen-Wunddichtung eine Sekundärdichtung. Wenn der weiche Sitz gebrannt wird, bildet Metallsitz automatisch eine Metalldichtung mit Ball unter dem Drängen des Frühlinges, der effektiv das interne Durchsickern und externes Durchsickern steuert. Ventilentwurf stimmt völlig mit API 607, API 6FA, BS 6755, JB/T 6899 und andere Standards überein,

Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil 2





DOPPELTE ISOLIERUNG U. BLUTUNG (DIB)

Doppelter Kolbeneffektsitz, Mitteldruck, aufwärts und abwärts gerichtet sowie in der Körperhöhle, schafft einen resultierenden Schub, der den Sitzring gegen den Ball drückt, Ventil mit doppelten Kolbeneffektsitzringen erfordern eine Hohlraumdruckentlastung, die Anhäufung des Überdrucks in der Körperhöhle zu verringern.

Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil 3



DOPPELTER BLOCK U. BLUTUNG (DBB)

Wenn der Ball in der geschlossenen Position ist, riegelt jeder Sitz das Prozessmedium unabhängig gleichzeitig zwischen dem Auf-/Ab-Strom ab und Körperhöhle, darf er den aufgefangenen Hohlraumdruck (DBB) durch Abfluss und Entlüftungsventil bluten. Der doppelte Block und die Blutfunktion machen es möglich, das Ventil unter Druck zu spülen und zu überprüfen, dass der Sitz richtig versiegeln.

Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil 4









Der Ball wird durch Drehzapfen und Stamm für Größe 4" &smaller geregelt.      Drehzapfenplattenunterstützung für Größe 6" u. größer



Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil 5









Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil 6



Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil 7

Ausblasen-Beweis BW beendet volle Bohrung geschmiedetes Kugelventil 8
