Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410

Ich bin online Chat Jetzt

Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410

Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410
Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410 Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410

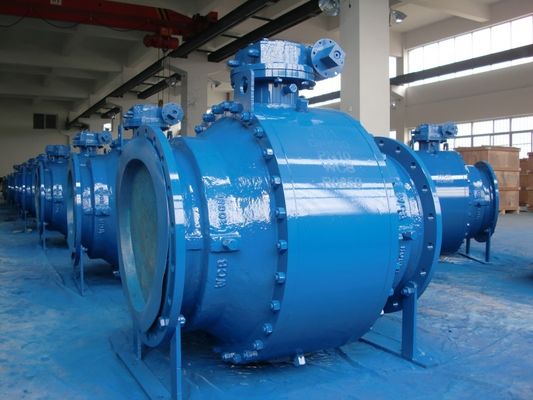

Großes Bild :  Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410

Produktdetails:
Herkunftsort: CHINA
Markenname: OEM
Zertifizierung: API6D,API607
Modellnummer: Soem
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Verpackung Informationen: Polywood-Fälle
Lieferzeit: 2-15weeks
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20000 PC pro Jahr

Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410

Beschreibung
Größe: NPS 2" bis 60" Druck: 150LB zu 2500LB
Temperaturspanne: -196℃~300℃ niedriges temperatue, normale Temperatur und hohe Temperatur Körper- und Ordnungsmaterial: Form-Stahl, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 CF
Seat-Material: PTFE, RPTFE, DEVLON, Molon, FLÜCHTIGER BLICK, Metall Seat Körper-und Stamm-Dichtung: O-Ring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), gewundene gedrehte Verpackung der Dichtungs-(G
Markieren:

Seiteneintrittsdrehzapfen brachte Ventil an

,

Angebrachtes Ventil der Ordnungs-SS410 Drehzapfen

,

Drei Stück-Drehzapfen angebrachtes Ventil

Drei Stück-Seiten-Eintritts-Drehzapfen-Kugelkopf-Kugelventil



Drehzapfen angebrachtes Kugelventil sind für die Anwendung passend, auf verschiedenen Arten von Rohrleitungen von Klasse 150, zum 2500, PN16~PN160, JIS 10K~ JIS 20K zu klassifizieren, um das Rohrleitungsmedium abzuschneiden oder einzuschalten, von dem die Operationsarten Wurmgang, manul, pneumactic oder Stellglieder umfassen und im auch sind allgemeinen der Flanschverbindung und des KolbenschweißensEndanschlusses.



Kugelventil-Art Entwurf und Fertigung Vertraulich/Ende zu beenden Flansch-Maße Druck-Temperatur-Bewertung Inspektion und Test
Spalten Sie FlanschKugelventil auf BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Örtlich festgelegtes FlanschKugelventil API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



Hauptmaterial

Körpermaterial Ordnungsmaterial Dichtungsmaterial Dichtung/Verpackung
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. SS410, SS420, SS304, SS316, USW. PTFE, RPTFE, FLÜCHTIGER BLICK, PPL, ETC. GRAPHIT. PTFE, PPL. Etc.




Entwurfsdaten

Entwurfsstandard: API 6D, DIN3357-1, EN12516-1

Vertraulicher Standard: API6D, ASME B16.10, DIN3202

Verbindungsstandard: ASME B 16,5, ASME B16.47, LÄRM 2543/4, ASME B 16,25

Test u. Standard kontrollieren: API 6D, API 598

Betriebstemperatur: -196℃~610℃

Verbindungsart: RF, RTJ, FF, BW.BSPT, NPT

Saure Umwelt: NACE MR0175



Ausrüstungsbeschreibung

1: Volle Bohrung oder verringerte Bohrung
2: Zweiteilige oder dreiteilige Körperstruktur
3: Doppelter Block u. Blutung, doppelte Isolierung und Blutung (DIB-1&DIB-2)
4: Sicherer Entwurf des Feuers (API 607)
5: Ausblasen-sicheres System
6: Antistatischer Entwurf
7: Selbsthohlraumentlastung
8: Prüfung der flüchtigen Emission (optional)



DOPPELTE ISOLIERUNG U. BLUTUNG (DIB)

Doppelter Kolbeneffektsitz, Mitteldruck, aufwärts und abwärts gerichtet sowie in der Körperhöhle, schafft einen resultierenden Schub, der den Sitzring gegen den Ball drückt, Ventil mit doppelten Kolbeneffektsitzringen erfordern eine Hohlraumdruckentlastung, die Anhäufung des Überdrucks in der Körperhöhle zu verringern.

Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410 0



Versiegelnde Wahlen

Weicher Sitz: Metall-Metallo-ring Dichtung

Zuverlässige Dichtung der einfachen Struktur anwendbar auf aus Einzelteilen bestehendes zuverlässiges versiegelndes niedriges Drehmoment das Hoch der Kunden treffen

niedrige Kosten der breiten Anwendung. Medienbedingungen, die Zuverlässigkeit und niedrige Drehmomentanforderungen versiegeln

Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410 1



















Sicherer Entwurf des Feuers

Kugelventile stellt 100% Durchlauf des sicheren Tests des Feuers sicher. Wie Kugelventil zwei Siegelentwurf über O-Ring Dichtungen und Metallgraphitspiralenwunddichtung anwendet. Wenn das Ventil brennt, werden nicht-metallische Materialien wie PTFE-Sitzdichtungen, Dichtungen, O-Ring Dichtungen, Gummiusw. geschädigt, unterdessen liefert die äußere Schicht der Metallgraphitspiralen-Wunddichtung eine Sekundärdichtung. Wenn der weiche Sitz gebrannt wird, bildet Metallsitz automatisch eine Metalldichtung mit Ball unter dem Drängen des Frühlinges, der effektiv das interne Durchsickern und externes Durchsickern steuert. Ventilentwurf stimmt völlig mit API 607, API 6FA, BS 6755, JB/T 6899 und andere Standards überein,

Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410 2



DOPPELTER BLOCK U. BLUTUNG (DBB)

Wenn der Ball in der geschlossenen Position ist, riegelt jeder Sitz das Prozessmedium unabhängig gleichzeitig zwischen dem Auf-/Ab-Strom ab und Körperhöhle, darf er den aufgefangenen Hohlraumdruck (DBB) durch Abfluss und Entlüftungsventil bluten. Der doppelte Block und die Blutfunktion machen es möglich, das Ventil unter Druck zu spülen und zu überprüfen, dass der Sitz richtig versiegeln.

Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410 3















Der Ball wird durch Drehzapfen und Stamm für Größe 4" &smaller geregelt.      Drehzapfenplattenunterstützung für Größe 6" u. größer



Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410 4









Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410 5Drei Ordnungs-Seiteneintritts-Drehzapfen angebrachtes Ventil des Stück-SS410 6
